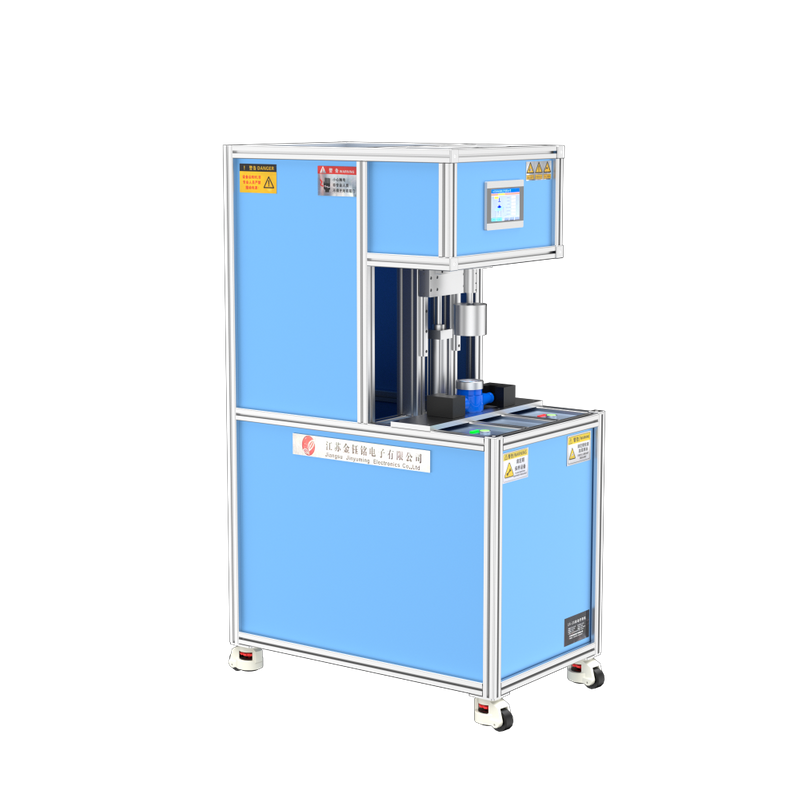

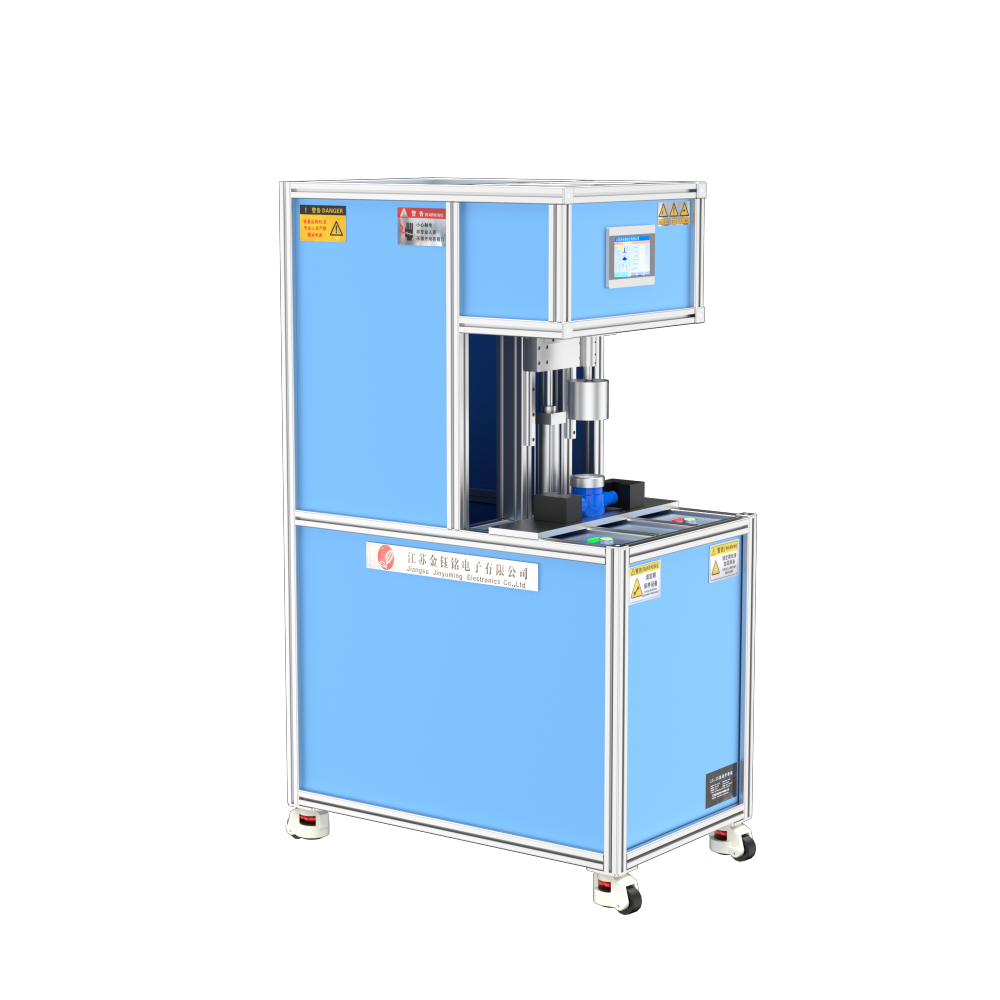

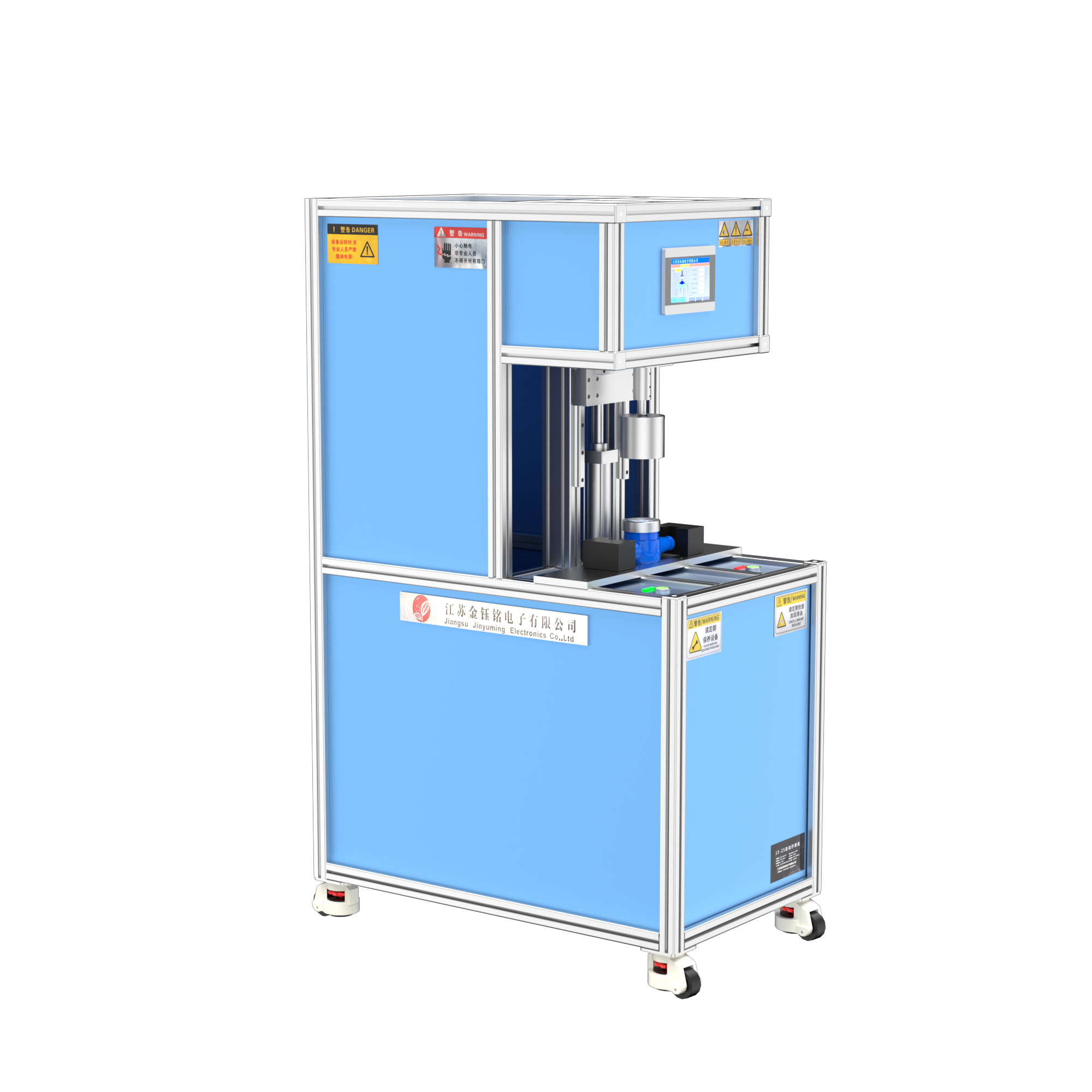

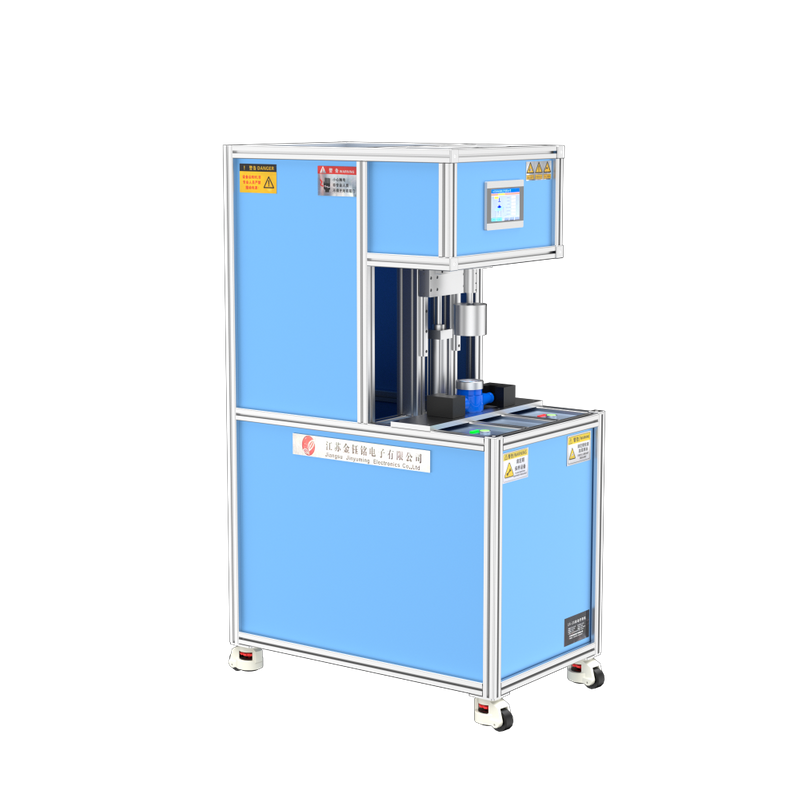

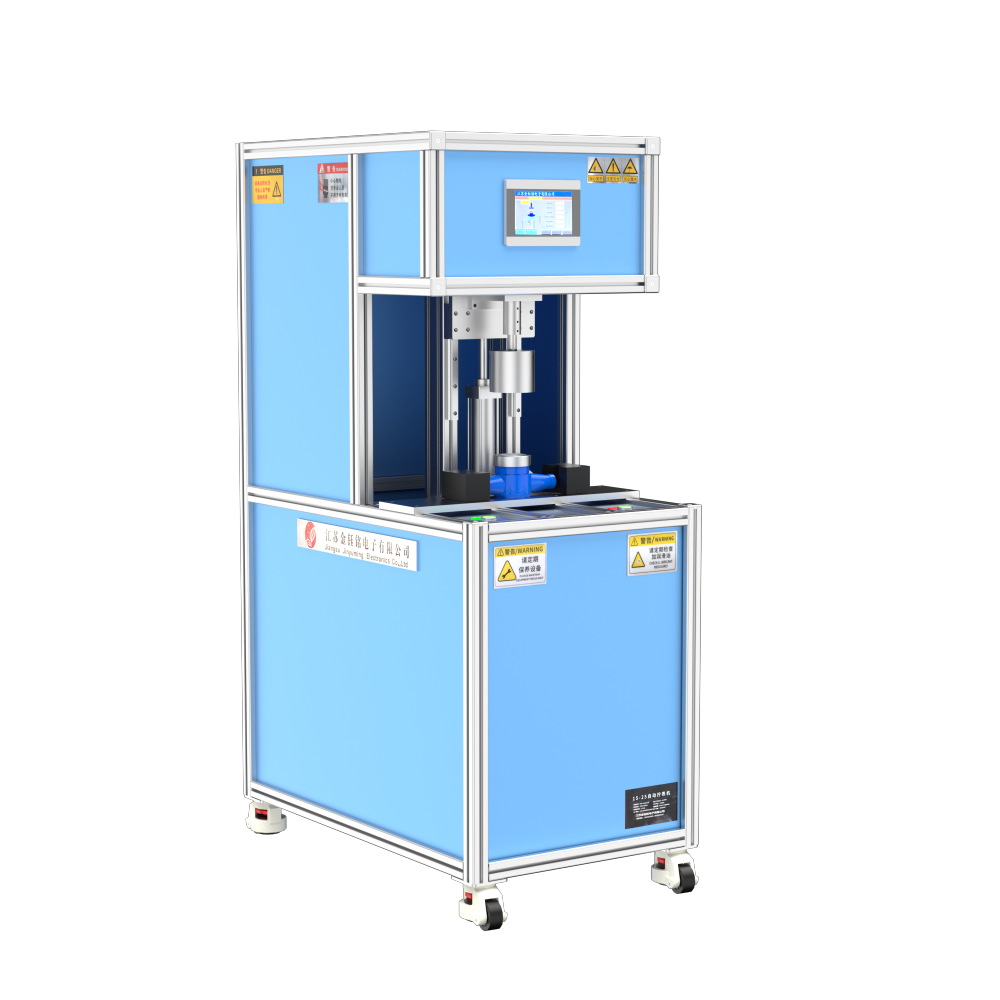

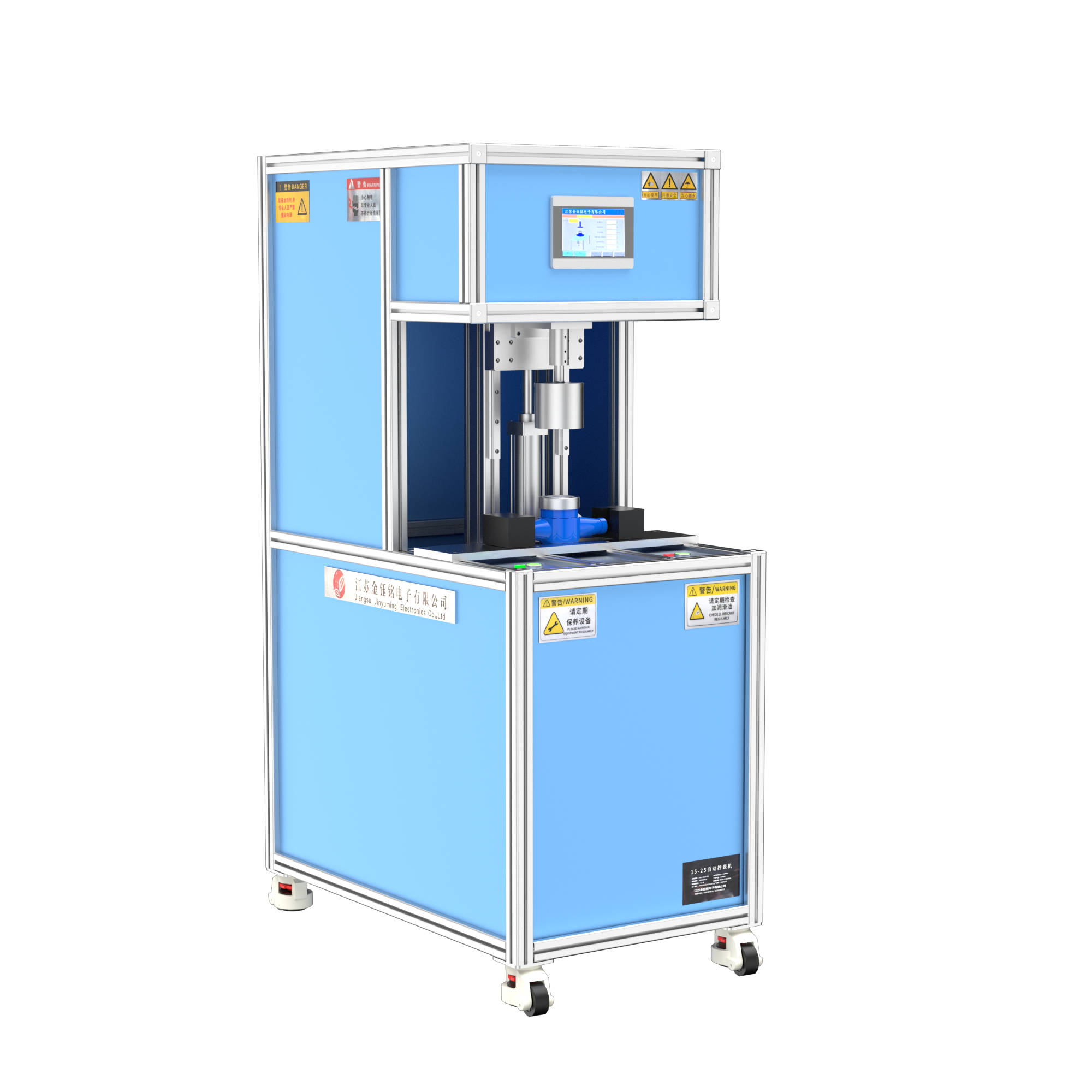

全自动水表拧表机（DN15-DN25）
1、概述：
本方案主要描述以下几部分：设计标准，参考标准，金钰铭公司其它资料介绍；2、本装置的性能指标；3，全自动水表拧表机组成部分；4，主要专利技术；5，主要配置清单（可以根据需要变更）；6、安装尺寸图；7，相关业绩表；8、现在实物照片等等；
本检定装置主要用于拧紧和拆卸水平式水表口径DN15，DN20，DN25，主体采用欧标铝合金型材，外观新颖美观大方可以整体移动，一体化设计具有精度高、结构紧凑、使用寿命长、操作方便、维修简单，水管采用优质不锈钢304，表面采用抛光处理等优点。
公司优势：研发、生产智能水表20年，业界知名，打造国内最好的远传智能水表样板工程（无锡自来水公司100万只远传智能水表），研发生产全自动水表检定装置15年，智能水表和水表检定装置理论基础扎实，实践经验更丰富，智能水表和水表检定装置互相更替，持续迭代，重研发，属于金钰铭公司的核心优势，也是金钰铭公司能在水表检定装置领域异军突起的资本。
根据需要重点关注金钰铭公司的其它资料介绍，他全方位的介绍了金钰铭公司；主要专利技术部分展示了金钰铭公司对研发的执着与耕耘，同时也说明了技术沉淀。
设计标准：
JJG1113—2015《水表检定装置规程》
JJG162—２０１９《冷水水表检定规程》
GB/T 778-2018《饮用冷水水表和热水水表》；
CJT 434-2013 《超声波水表》行业
参考标准：
GB/T 36243-2018《水表输入输出协议及电子接口要求》；
GBT/17612-1998 《封闭管道中液体流量的测量—称重法》；
JJG164-2000《液体流量标准装置检定规程》
JJG643-2003《标准表法流量标准装置检定规程》
ISO4064-2014 《Water meters for cold potable water and hot water》；
OIML R49-2013 《Water meters for cold potablewater and hot water》；
金钰铭其它资料：
《江苏金钰铭水表检定装置》影像资料宣传片
详细介绍本装置的功能和优势
《江苏金钰铭水表检定装置》全系列产品手册
详细介绍了金钰铭公司相关的水表检测产品，全自动水表检定装置的意义，金钰铭水表检定装置荣誉证书的相关资质（持续更新中），金钰铭水表检定装置的优势对比，金钰铭水表检定装置独特优势，金钰铭水表检定装置的型号定义，金钰铭水表检定装置研发之路；
《金钰铭水表检定装置资质》全部企业资质手册
全自动水表检定装置各种资质；
1.高新技术企业证书；
2.ISO9001质量管理体系认证证书 ；
3.职业健康管理体系认证证书；
4.环境管理体系认证合约规划书；
5.CE认证证书；
6.高新产品认证证书；
7.五星售后服务体系认证；
8.江苏省计量科学研究院检定证书；
9.专利登记证书；
10.软件登记证书；
《全自动校表装置操作使用说明书》水表检定装置软件使用说明书
主要介绍全自动水表检定装置的软件使用说明书；
《全自动水表检定装置保养手册》水表检定装置日常保养说明
日常保养很重要，没有保养没有设备。
主要介绍安全注意事项；
系统概述；
开机安全检查；
设备日保养；
设备周保养；
设备月保养；
2、性能指标
环境条件：大气温度为3℃-35℃
大气的相对湿度为15%-85%
大气压力为86 KPa -106Kpa
拧表口径： DN15、DN20、DN25；
一次拧表数量：DN15 1只、DN20 1只、DN25 1只；
工作电压：AC220V ；
拆拧表速度：3-5秒；
扭矩可以设定；
气源：0.6MPa
机油
3、全自动水表拧表机组成
水表拧表机组成部分：机台、伺服控制系统、拧表工装，气源等组成。
自动紧罩机采用全新电气控制系统，高精度进口伺服电机控制，通过电气系统控制伺服电机转动的扭力，使水表表罩按照设定的扭力自动紧罩，到达设定扭力紧罩后自动停止紧罩，防止继续紧罩对整表性能造成影响，设备紧罩速度快，扭力准确，按照设定的扭力工作，防止并解决了人工手动紧罩导致水表表罩的过松与过紧而导致水表性能降低的问题，减少人工并提高工作效率。
3.性能及特点
3.1. 体积小，占用面积小，耐腐蚀，底部带有轮毂，方便移动。
3.2. 采用进口伺服电机控制，扭力控制精度高，扭力及转速可根据需求自行设定。
3.3. 7英寸触摸屏面板，可进行转速调整、扭力调整、数量控制等参数设置。
3.4. 气动快速夹表，相比传统水力顶夹表方式，速度更快，效率更高，无需外接高压水源。
3.5. 一键启动，套住表罩即可自动紧罩或者自动松罩，到达指定扭力一段时间后自动停止，智能紧罩，操作安全。
3.6. 整表装配扭力程度一致，提高校验速度和水表性能。
3.7. 设备耗电低 节能省电，一人操作即可 省人工，省时间。
3.8. 设备可以对多种型号口径的水表紧罩，减少额外的资金投入，一机多用。
5、DN15-25m全自动水表检定设备配置清单：
序号 | 项目 | 名称 | 型号规格 | 品牌 | 数量 | 备注 |
气动阀 | DN32 | 弗雷西 | 1套 | 卡箍快装方式 | ||
电磁阀连板底座 | 14连板 | 巨开 | 1套 | |||
4 | 主体框架 | 工作台及附件 | 工作台架、支架连接管、法兰、弯头等 | 金钰铭 | 1套 | 工作台面是欧标铝型材，管路，接头，法兰标准304不锈钢 |
温度传感器④ | 0-100度 | 1台 | 高精度 温度显示 | |||
8 | 电控系统 | 开关电源 | NDR-120-24 | 台湾明炜 | 1套 | INPUT: 100-240VAC 2.6A 50/60Hz OUTPUT:24V一5A |
交流接触器 | 3RT6016-1AN22 | 西门子/施耐德 | 2套 | |||
空气开关 | easy9 | 施耐德
| 1套 | 220V开关 | ||
漏电保护器
| 施耐德
| 1套 | 220V漏电保护器 | |||
汇流排 | 220V接线汇流排 | 1套 | ||||
地线汇流排 | 接地线汇流排 | 1套 | ||||
电源开关 | 施耐德 | 1套 | ||||
启动按钮 | 施耐德 | 1套 | ||||
维控PLC | LX3V-1414MT | 维控 | 1套 | |||
维控温度模块 | LX3V-4PB | 维控 | 1套 | |||
触摸屏 | PI3070I | 维控 | 1套 | |||
伺服电机 | 台湾东元 | 1套 | ||||
减速机 | 1套 | |||||
PCL软件 | 金钰铭 | 1套 | ||||
合计： | ||||||
