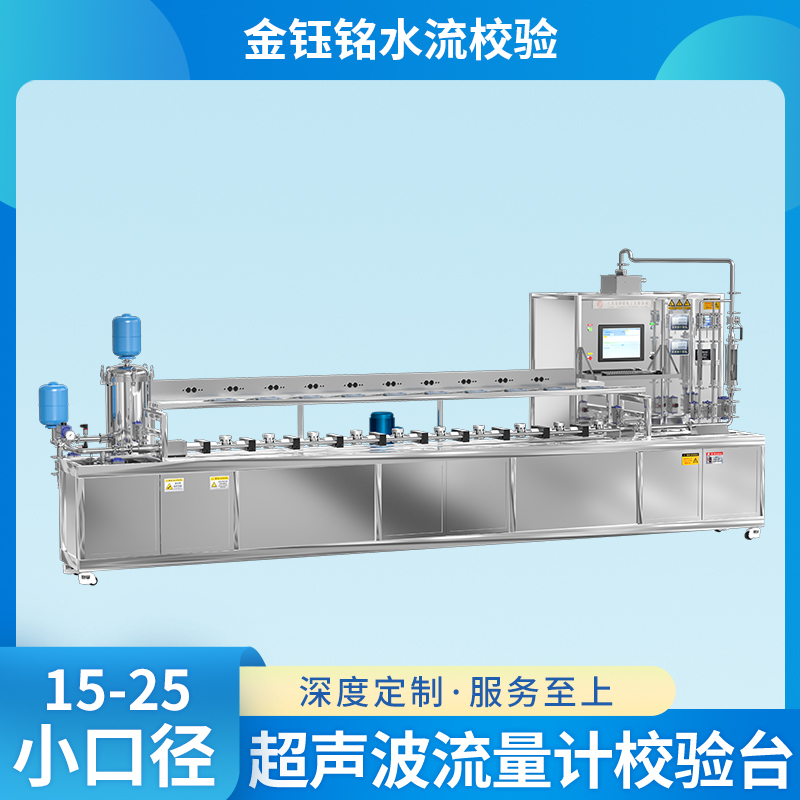

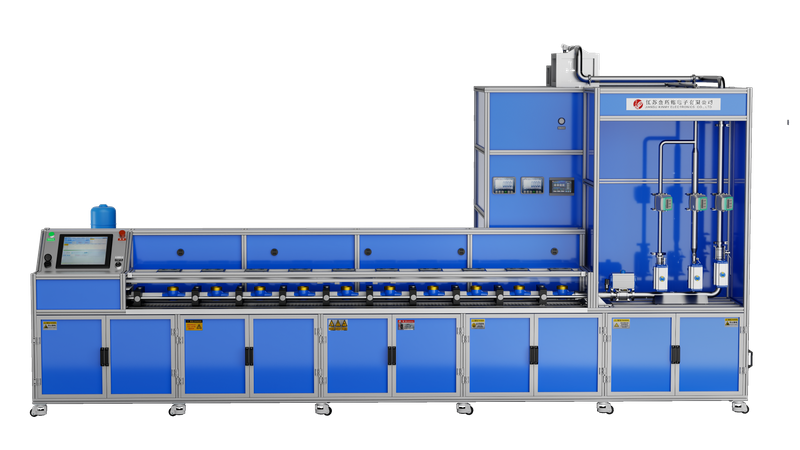

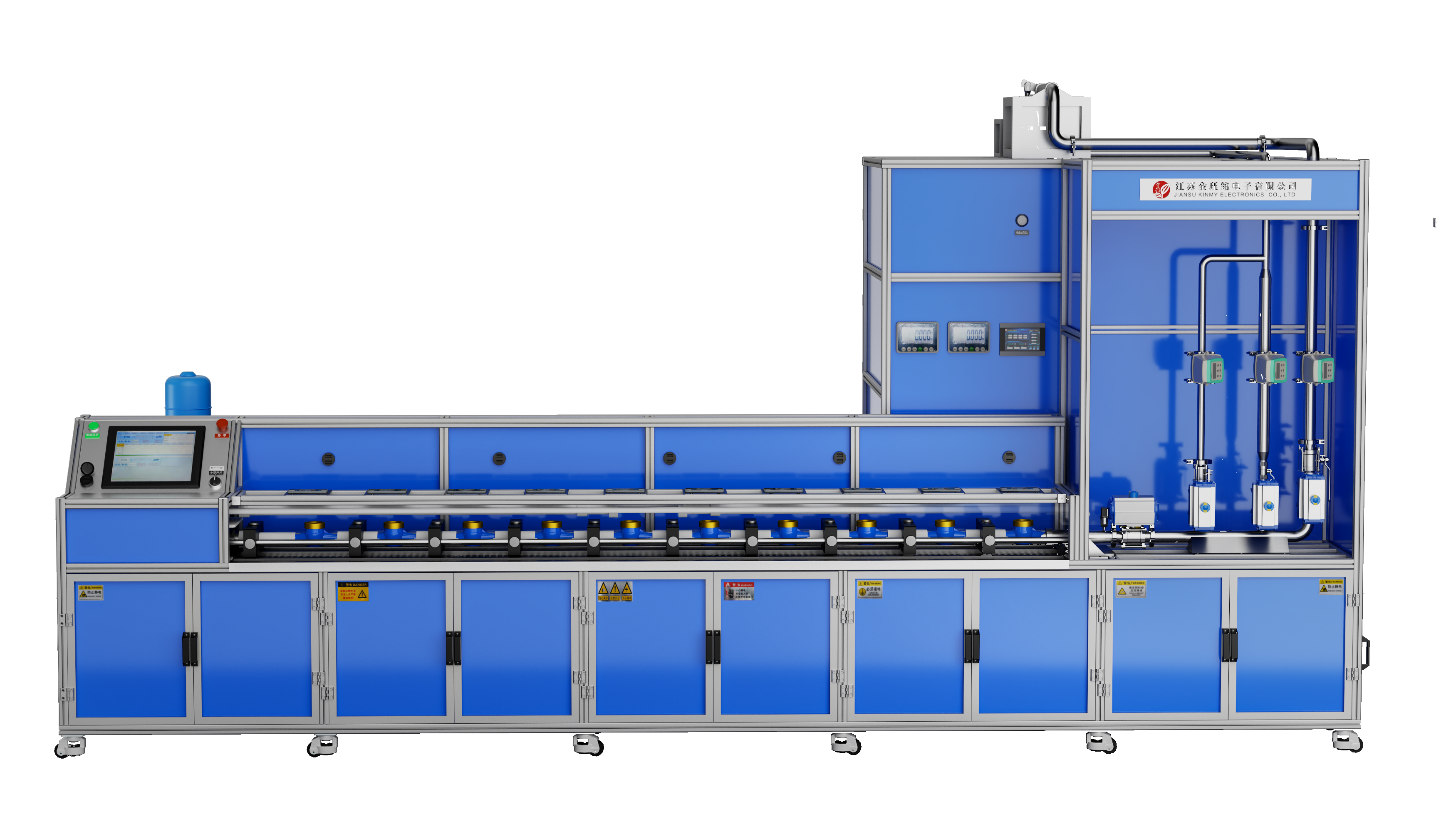

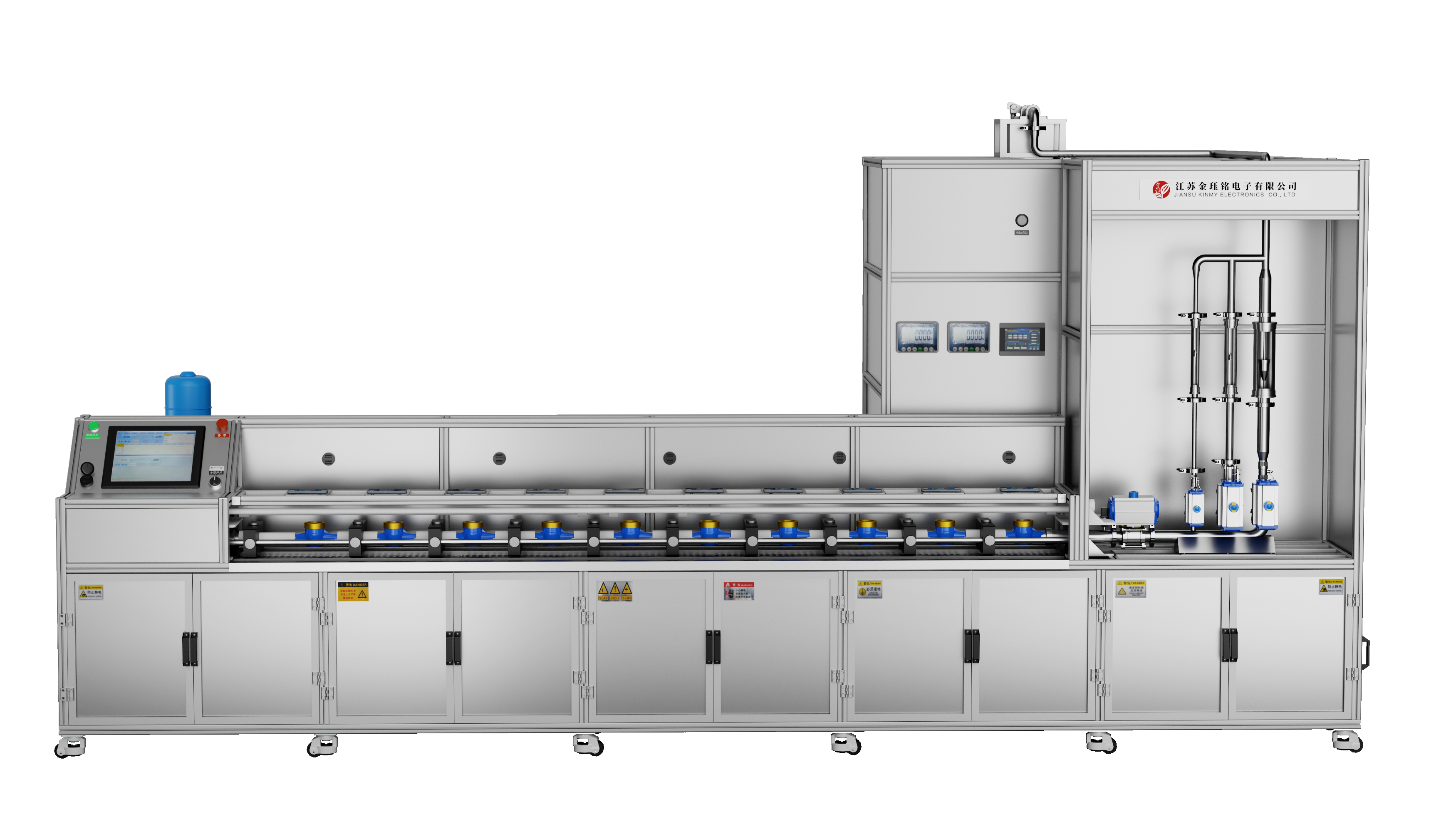

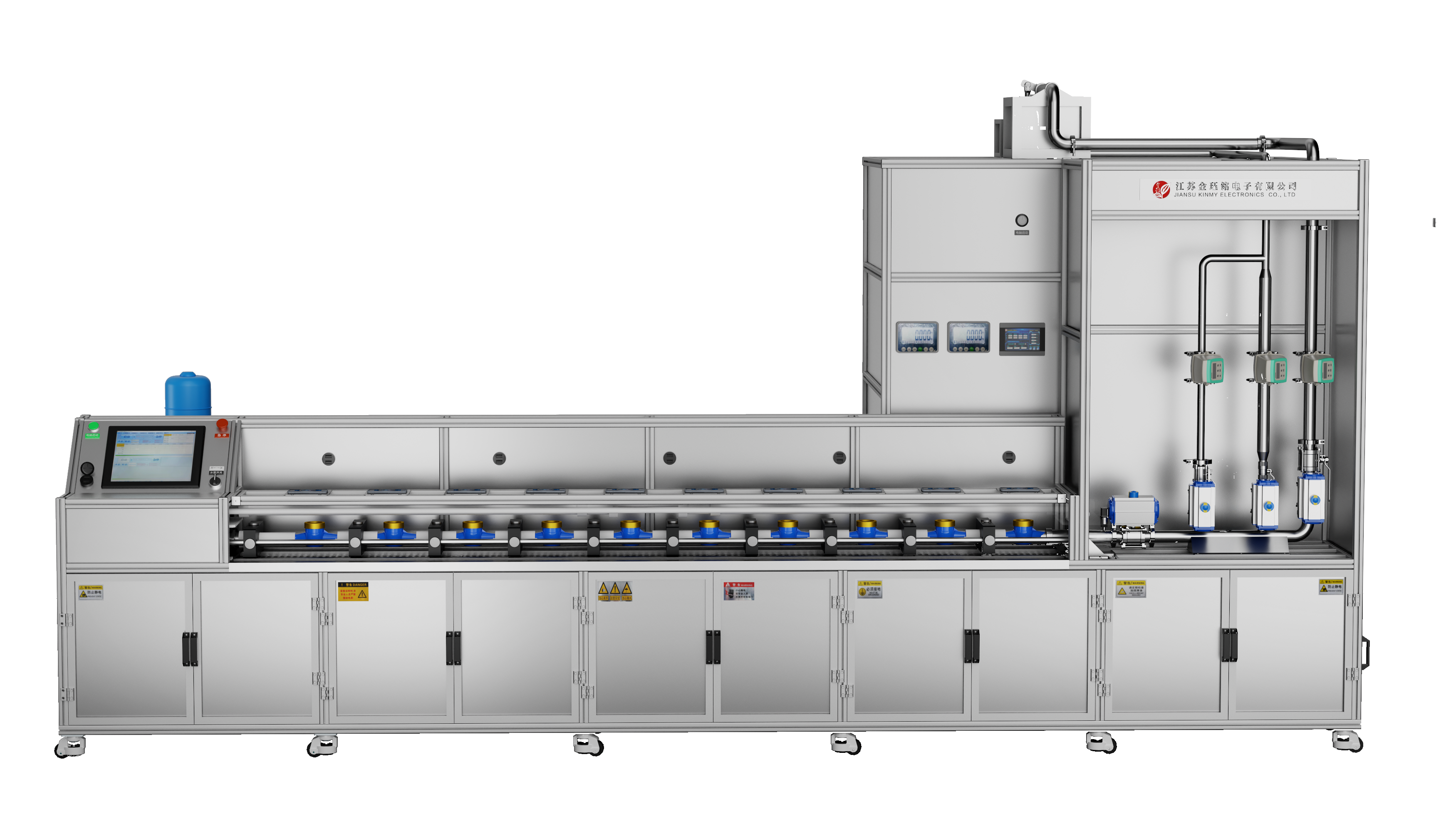

DN15-DN25全自动水表检定装置（水平式）
1、概述：本校验装置采用优质不锈钢304，表面采用抛光处理，主体采用欧标铝合金型材，外观新颖美观大方可以整体移动，一体化设计具有精度高、结构紧凑、使用寿命长、操作方便、维修简单等优点。
技术参数要求
（一）参照标准：
1.JJG1113-2015《水表检定装置规程》
2.JJG162-2019《冷水水表检定规程》
（二）主要功能要求：
1.主要功能：装置为全自动摄像称重法水表校验台，夹紧水表之后，动态图像采集器自动录入表号扫入系统，装置自动依次完成公称、分界、最小流量的检定。当中摄像头通过自动寻找、识别梅花指针或红指针读取用水量，并且能通过射流排气法去除各种水泡干扰，PLC自动采集被校表和电子秤的数据，自动计算误差、判断检测结果、保存输出数据。所有检定数据均可及时存储、备份，可随时查询或删除。查询功能应包含时间、表号等数据，以便快速查询。
2.检测方式为自动换向质量法校验，手动兼容启停质量法。DN15串联10表，DN20串联10表，DN25串联5表。
3.装置为全自动检测校验台，装置精度不低于0.2级。装置可对DN15-25（mm）水表进行各流量点的检测。
4.装置采用高清彩色工业全铝合金摄像传感器或选用品牌定制手机采集机械水表数据。对表方便、抗干扰能力强，防水级别高，识别准确率可靠。能同时识别红指针和梅花针，提高检测速度和精度的同时可判别水表计数器内部每个齿轮之间是否有装错的情况，以及传动比是否存问题。
5.能自动采集被校表和标准量器的数据，自动计算误差、判断检测结果、保存输出数据。可随时查询保存的数据。
6.装置采用PC机自动操作，测试过程中，其他操作无需人工干预。装置能自动采集被检表信号，并自动输入PC，自动计算误差，满足不同类型水表数据采集（远程电子水表、物联网水表、液晶数字表等）。
7.装置能实时显示温度、压力等的工况，便于人员的监控。
8.装置有耐压测试功能，可对水表进行耐压试验。
9.设备整体采用铝合金型材及304不锈钢制造。

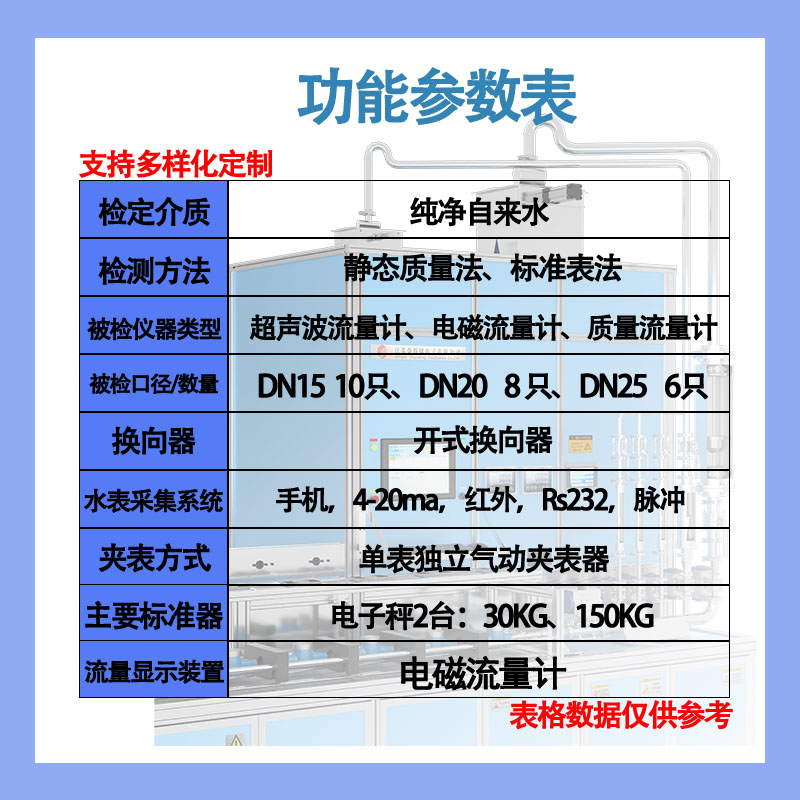

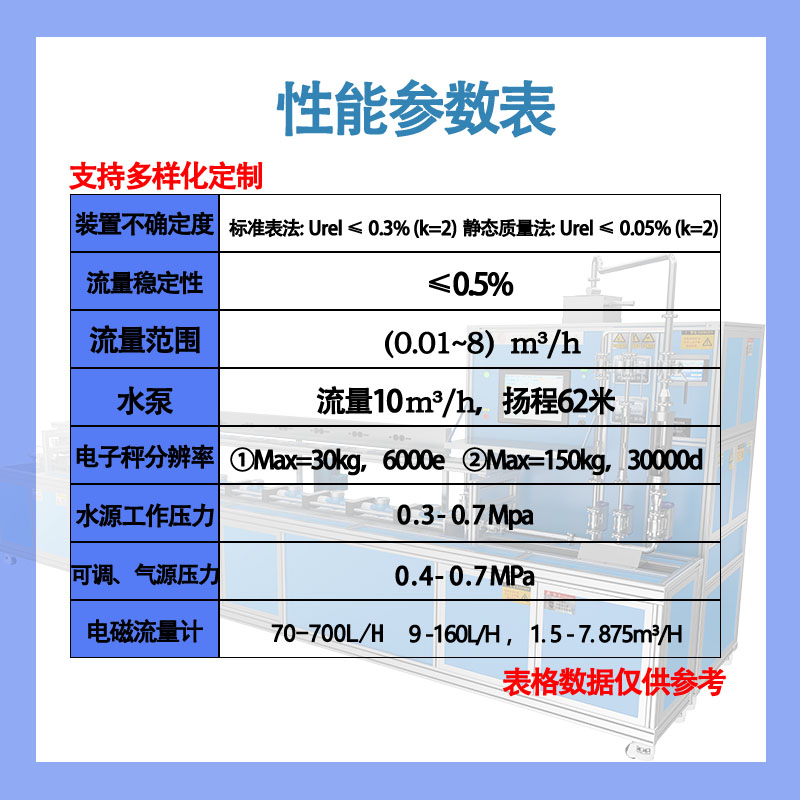

（三）技术参数
1公称口径（mm）：DN15-25;
2被检表口径：DN15 、DN20、 DN25;
3被检表数量：DN15串联10表，DN20串联10表，DN25串联5表;
4流量范围：0.04-8m³/h;
5表盘识别方式：摄像识别红指针+灵敏指针，选用工业用大品牌定制高清像素智能手机;
6检测方式：质量法 秤150kg 、15kg 各1台;
7材质：采用工业铝型材与不锈钢 304 混合;
8水源：采用知名品牌水泵。水泵配专用底座;
9水泵控制柜：水泵变频控制;
10管道连接：食品级不锈钢304;
11采用多种检定模式：快速换向检定模式启停法检定模式，满足现行的冷水水表检定规程要求。机械水表检定时采用换向称重法，也可兼容检定超声波液晶显示的水表时采用启停称重法。可调取表盘始末照片，进行数据对比或保存以便日后数据溯源。
12选用工业用大品牌定制高清像素智能手机;
采集机械水表数据。对于工业环境下的潮湿、多尘、高温等恶劣的工作环境能正常使用。可以自动识别追踪红指针、梅花针等多种水表类型;
13对条形码为水表编号，条码清晰的表盘，装置能自动识别包含Code-128，EAN-128等多种编码形式的条形码、二维码，并生成水表表号自动保存;
14装置可进行单点的重复测试或者多点组合测试，自由式组合测试。满足不同类型水表性能的测试;
15装置具备耐压测试功能，可对水表进行耐压试验，测试压力≤2.56MPa;
16设备台面材质采用304不锈钢，防腐耐磨、台面有足够宽度放置水表;
17微机控制系统:
17.1系统具有良好的操作界面，满足检定的实际需求；所有检定数据均可及时储存、备份，可随时查询或删除。查询功能应包括时间、表号等数据，以便快速查询。
17.2所有的检定报告可直接打印，格式要符合技术规范的要求。可即时单独打印也可保存到数据库中集中打印。
17.3软件适用于需方使用，若需修改和升级及时提供免费服务。
17.4整套控制系统能开展所有首检和仲裁检测项目。
17.5能对管道的压力、温度进行自动监测和记录。能安全因素进行监控和报警。操作界面动态显示水流状态。
17.6 计算机采用品牌机，操作系统64位、内存8G、处理器选用英特尔酷睿I7；固态硬盘512G、机械硬盘1T以上；液晶显示不小于24寸。
