文档信息
项目 | 内容 |
关键字 | JYM Electronics，全自动水表检定装置，使用说明 |
概述 | 本文档内容介绍全自动水表检定装置的系统方案，配置参数，功能参数，帮助用户更好的了解江苏金钰铭的水表检定装置产品。 |
编著 | 朱瑞 |
修定版本 | V4.0 |
江苏金钰铭电子有限公司
江苏省无锡市滨湖区胡埭镇许舍工业园孟村路18号

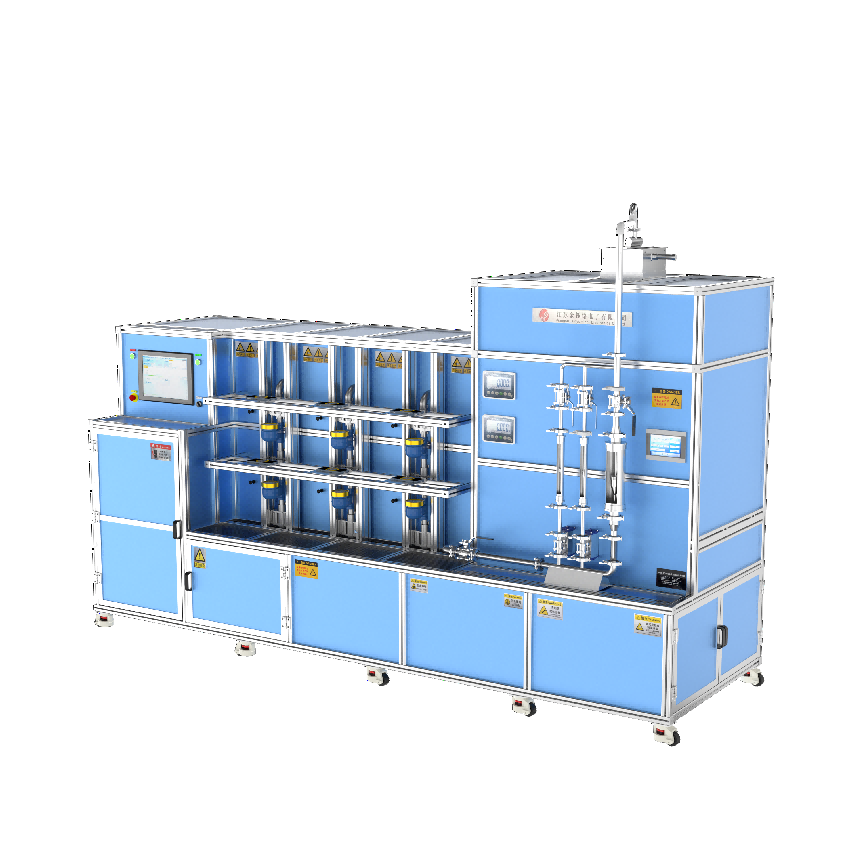

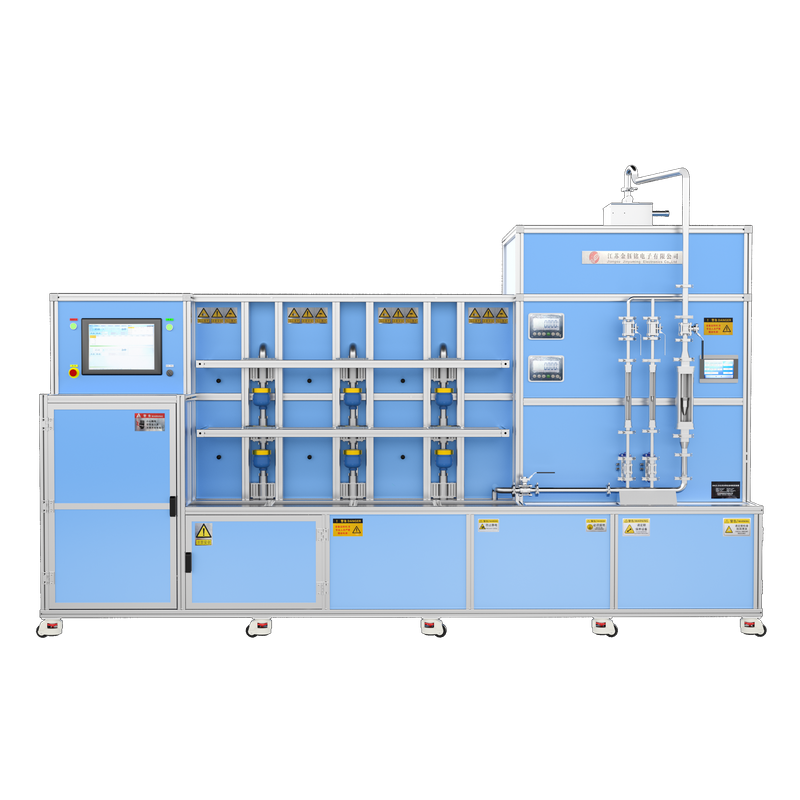

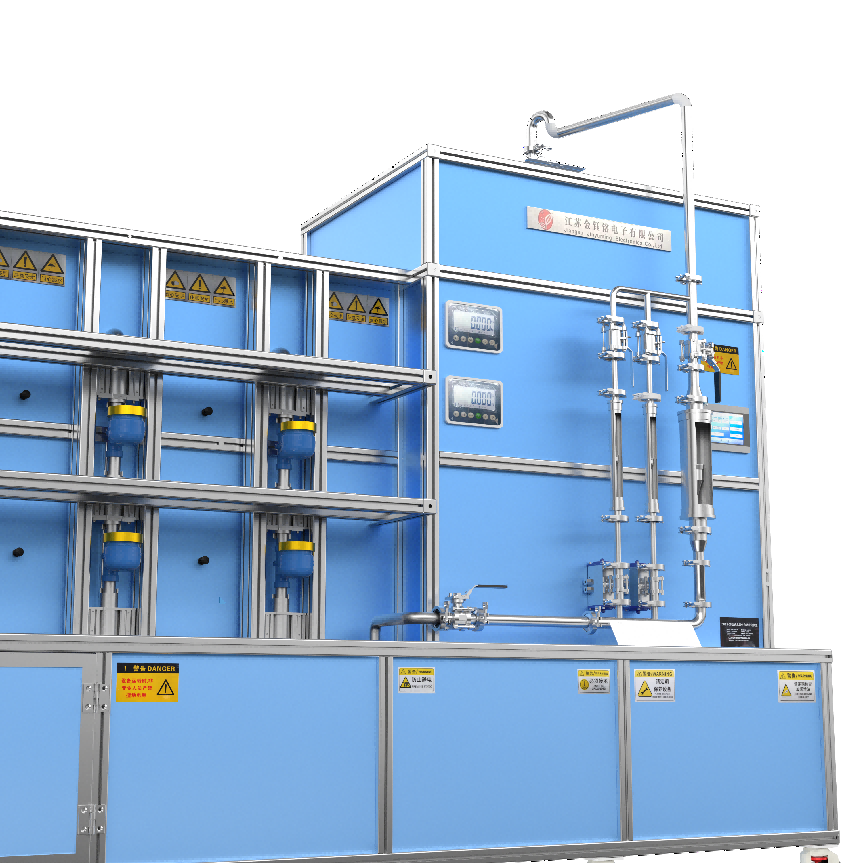

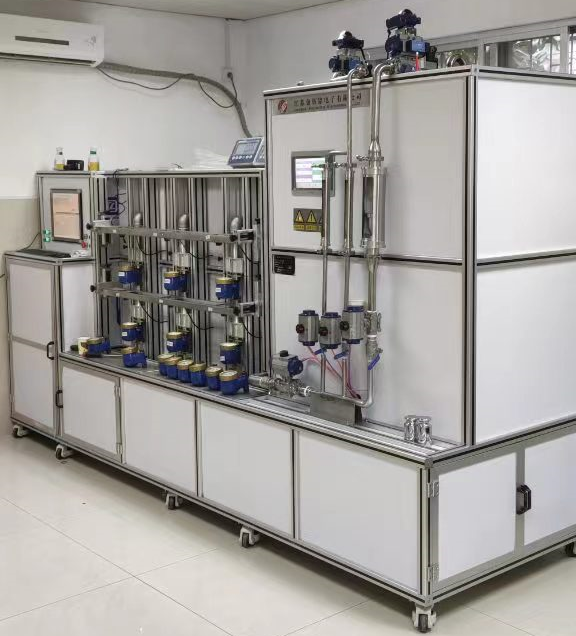

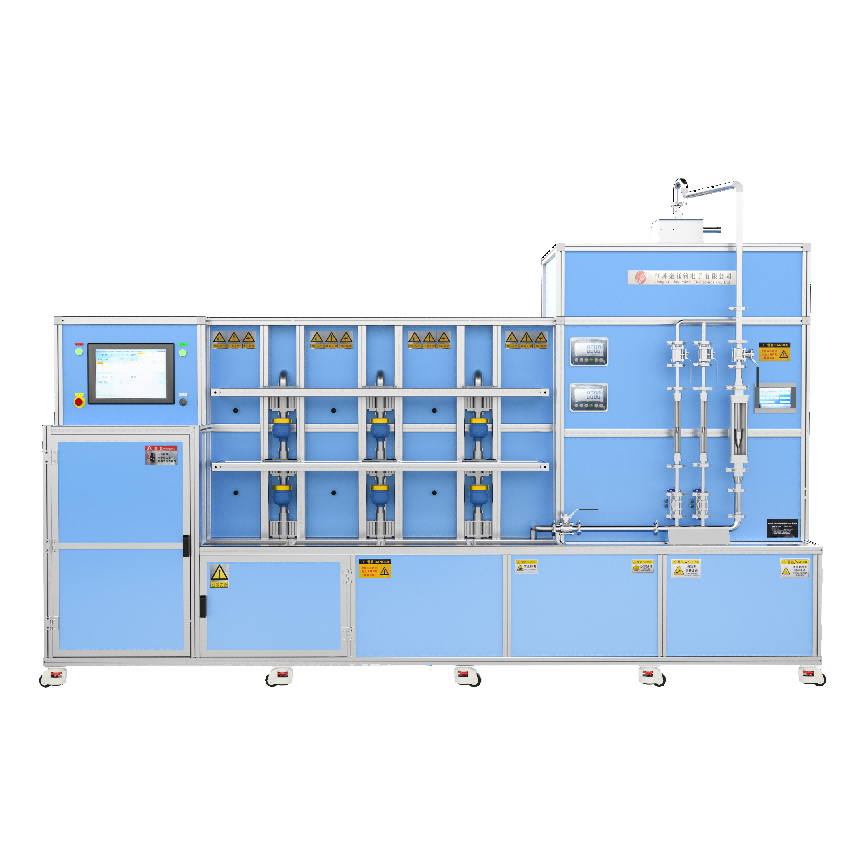

全自动水表检定装置质量法(立式水表）（DN15-DN25）
1、概述：
本方案主要描述以下几部分：设计标准，参考标准，金钰铭公司其它资料介绍；2、本装置的性能指标；3，全自动水表检定装置组成部分；4，主要专利技术；5，主要配置清单（可以根据需要变更）；6、安装尺寸图；7，相关业绩表；8、现在实物照片等等；
本检定装置主要用于检测立式水表口径DN15，DN20，DN25，主体采用欧标铝合金型材，外观新颖美观大方可以整体移动，一体化设计具有精度高、结构紧凑、使用寿命长、操作方便、维修简单，水管采用优质不锈钢304，表面采用抛光处理等优点。
公司优势：研发、生产智能水表20年，业界知名，打造国内最好的远传智能水表样板工程（无锡自来水公司100万只远传智能水表），研发生产全自动水表检定装置15年，智能水表和水表检定装置理论基础扎实，实践经验更丰富，智能水表和水表检定装置互相更替，持续迭代，重研发，属于金钰铭公司的核心优势，也是金钰铭公司能在水表检定装置领域异军突起的资本。
根据需要重点关注金钰铭公司的其它资料介绍，他全方位的介绍了金钰铭公司；主要专利技术部分展示了金钰铭公司对研发的执着与耕耘，同时也说明了技术沉淀。
设计标准：
JJG1113—2015《水表检定装置规程》
JJG162—２０１９《冷水水表检定规程》
GB/T 778-2018《饮用冷水水表和热水水表》；
CJT 434-2013 《超声波水表》行业
参考标准：
GB/T 36243-2018《水表输入输出协议及电子接口要求》；
GBT/17612-1998 《封闭管道中液体流量的测量—称重法》；
JJG164-2000《液体流量标准装置检定规程》
JJG643-2003《标准表法流量标准装置检定规程》
ISO4064-2014 《Water meters for cold potable water and hot water》；
OIML R49-2013 《Water meters for cold potablewater and hot water》；
金钰铭其它资料：
《江苏金钰铭水表检定装置》影像资料宣传片
详细介绍本装置的功能和优势
《江苏金钰铭水表检定装置》全系列产品手册
详细介绍了金钰铭公司相关的水表检测产品，全自动水表检定装置的意义，金钰铭水表检定装置荣誉证书的相关资质（持续更新中），金钰铭水表检定装置的优势对比，金钰铭水表检定装置独特优势，金钰铭水表检定装置的型号定义，金钰铭水表检定装置研发之路；
《金钰铭水表检定装置资质》全部企业资质手册
全自动水表检定装置各种资质；
1.高新技术企业证书；
2.ISO9001质量管理体系认证证书 ；
3.职业健康管理体系认证证书；
4.环境管理体系认证合约规划书；
5.CE认证证书；
6.高新产品认证证书；
7.五星售后服务体系认证；
8.江苏省计量科学研究院检定证书；
9.专利登记证书；
10.软件登记证书；
《全自动校表装置操作使用说明书》水表检定装置软件使用说明书
主要介绍全自动水表检定装置的软件使用说明书；
《全自动水表检定装置保养手册》水表检定装置日常保养说明
日常保养很重要，没有保养没有设备。
开机安全检查；
设备日保养；
设备周保养；
设备月保养；
2、性能指标
装置不确定度： U≤0.2%（K=2）；流量稳定性：启停法 1.0%，其它：0.2%；
检定介质： 纯净自来水；
流量范围： （0.010~6.3）m³/h；
水源工作压力：0.2-1.0Mpa 可调、气源工作压力：0.4-0.7MPa；
环境条件：大气温度为3℃-35℃
大气的相对湿度为15%-85%
大气压力为86 KPa -106Kpa
单次测量水温波动：≤±2℃
被检表口径： DN15、DN20、DN25；
适用水表类型：机械式水表、带电子装置的机械式水表、超声波水表、电磁水表；
一次性检表数量（单排）：DN15 6只、DN20 6 只、DN25 6只；
检测水表类型：
测试方式： 双时间法、启停法；
水表密封性试验：压力范围（1.6~3.2）MPa;
换向器： 跨叉式气动开式换向器
（另加说明），低噪音高灵敏度，行程差小于 5ms,
不确定度达到 0.002%以内；
标准器：电子秤（梅特勒-托利多）
检定分辨率：①Max=60kg，6000e; ②Max=150kg，7500e；
显示分辨率： 60KG 1g ,150KG 2g;
全量程使用量限的示值误差：≤±0.1%(最小称量以上)
最短测量时间 不大于15s
夹表机构： 单表独立气动夹表器；前10后5使用单气动夹表器，
通径：Φ32mm 伸缩行程≥80mm ；
计时器：晶振稳定度 10-6，计时器不确定度:10-6;
时钟频率：（10～100）kHz（可设置）
真空系统： 压差式真空发生器，抽真空注水，保持水表满水状态。
水泵：南方水泵 CDMF-10-7 ，流量10m3/h，扬程62米
瞬时流量显示装置（ 转子流量计）：
LZ/W30-50 1.5-7.875M2/H
LZ/W30-15 9-160L/H
检定信号：脉冲输入检定接口、RS-485输入通讯接口、通信
脉冲，f=（0～10）kHz
被测水表采集装置：
像素》>= 4000万像素， 6个 华为/荣耀/小米/oppo/vivo
支持检测方式：全自动，半自动，触屏纯手动
装置所配备的软件应满足以下要求（提供承诺书）：
1能够按照水表检定规程要求采集数据、自动生成原始记录、自动计算结果、自动生成报告；
2能够实现对设备使用人员及检校、核验、批准人员基本管理；
3数据存储采用独立的数据库，对原始数据、证书报告进行管理、导出、统计；
4供应方能够在供货后10个工作日内按照我院要求免费完成与我院业务管理系统的对接，做到：（1）能够获取我院已受理的待检数据，抽取至该软件，并返回数据接收结果；（2）把抽取到的委托数据、证书编号自动带入原始记录，在本地形成电子原始记录和证书；（3）确保多台装置自带软件同时认领任务时的准确性，避免数据重复；（4）确保检校原始记录能够按照我院要求推送至指定平台；（5）自验收通过之日起，免费对装置自带软件及与我院业务管理系统接口进行维护、升级改造，直至设备报废。
3、全自动水表检定装置组成
水表检定装置系统组成部分：供水水源组件、管道组件、夹表组件，被测表采集组件、瞬时流量显示组件、换向器组件、水表静压测试抽真空排气组件、主标准器组件和自动测量控制组件组成。
（所有配置以附录清单为准）

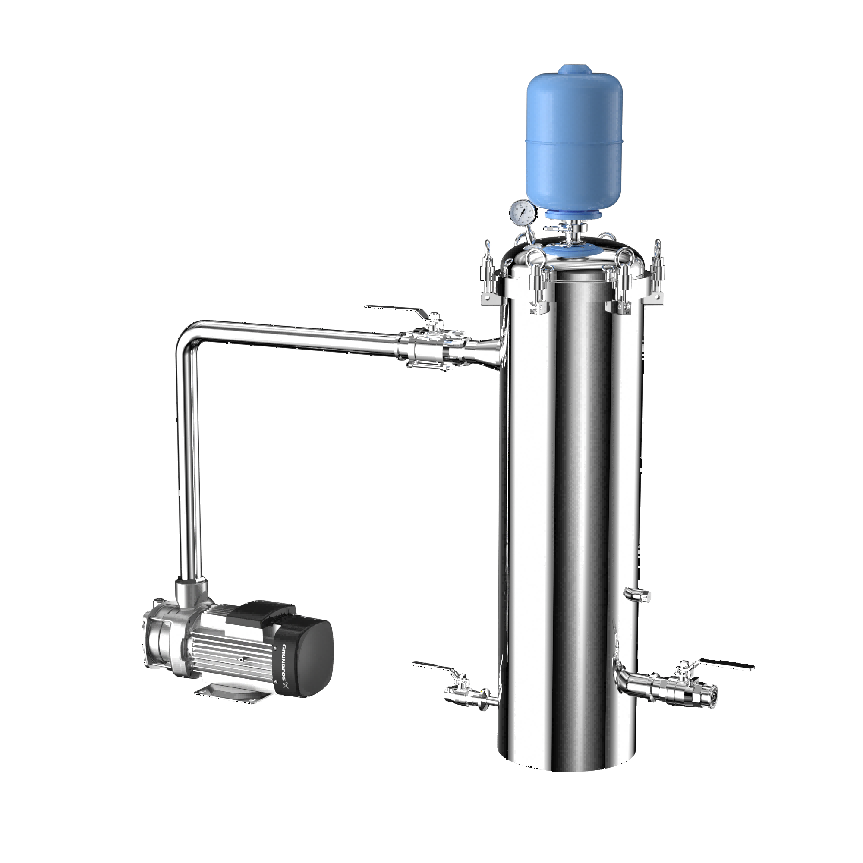

3.1 供水水源组件
供水水源组件是提供水表检定恒压恒流的动力源，心脏功能：

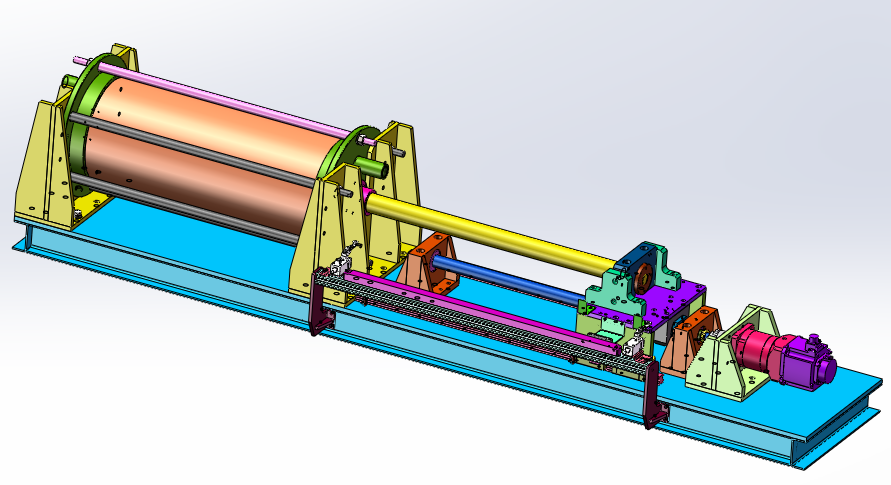

活塞本身就是恒压恒流动力源，心脏功能：比较水泵他更有优势
高精度伺服电机带动活塞，外加高精度光栅尺实现双闭环检测，动力输出更稳定。高精度伺服机电直推活塞缸体，避免了水泵动力源带来的扰流，绕流，脉动等因素，让水流稳定度更高。
循环水箱→水泵+变频器→稳压罐→气囊式稳压罐，三级稳定功能，
第一级水泵+变频器输出相对稳定的压力流量；第二级进入大稳压罐，大稳压罐能有效消除水泵+变频器产生的低频脉动和电机与叶片生产的扰动 ；第三级气囊式稳压罐，气囊式稳压罐据有快速频率响应特性，能精确改善小流的纹波特性，三级稳压让管路里的水源更加恒压恒流，为精确检定提供动力源。优于其它厂家的同类设备。
循环水箱：贮存足够多的试验水量，使水温变化小；水箱表面积大，使水中所含气泡容易析出，并使水泵吸程变化小，水箱内部水泵吸水口处设有消能器有利于水源压力稳定，回水有过滤网。
水泵：默认（南方水泵）；备选（格兰富，威乐），品质优良、低噪音、低维护。
变频器：默认国际品牌丹弗斯，备选（三菱，西门子），无启动电流、对电网没有冲击；
稳压罐：SUS304 不锈钢材质制作，隔舱式结构，自带过漏器，需要定期更换，或者清洗，储存一定的气体；
3.2管道组件
包括工艺管道、标准表管道、被测表测量段；
所有管道为 SUS304 不锈钢材质，管道内壁光滑无毛刺，夹表器具有防止串气功能，确保长期使用中压缩空气不串入测量管道。

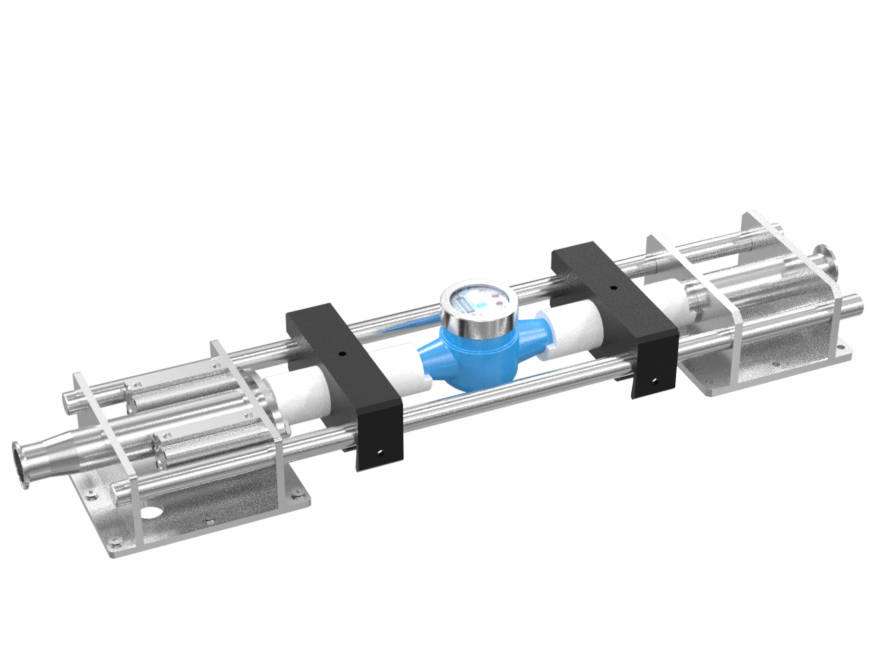

3.3 夹表组件
默认配置一个夹表器夹表
一个夹表器夹表，工作台位定制轨道，滑块由不锈钢精密铸造而成，经久耐用、保证了强度及同轴度串联直管段长度（前≥10D，后≥5D）。
特点：双气缸，双光轴，保证双光轴，表位三条线平心同心。
每个表位独立装卸设计，特点装夹表速度快，15S装夹完成（串联直管段长度≥5D） ；
3.4瞬时流量显示组件
默认配置不锈钢卡箍式快装玻璃转子流量计，不能实现标准表法，不能实现实时调流量；
高配（西门子，科隆，ABB，横河，E+H）等电磁流量计
电磁流量计具有精度高、量程宽、压损小、免维护的特点； 用 3 台电磁流量计可以全量程覆盖流量范围，使系统更为简洁，即使以后检定规程的升级改变也无需更换流量计；使用电磁流量计信号输出功能系统在检定每个流量点时可实时监控并记录瞬时流量值，出现流量异常及时报警并记录，使检定过程具有很好的溯源性；电磁流量计的计量精度要高于水表一个数量级，因此可以作为系统的次标准器，系统出现异常时也可通过比较电磁流量计的输出和电子秤的标准值的差异判别问题的所在；
配置伺服电机调节阀可实现流量自动调节，独有的功能。
3.5 被测表采集组件
默认配置自动读数（华为/荣耀手机大于4000万像素）
红外脉冲传感器，激光脉冲传感器，高速相机，RS-232，RS-485,红外串口，人工读数功能采用手持终端（数字键盘，手机、平板电脑，）录入数据。
研发路线：公司首先使用红外脉冲传感器（松下和邦纳）采集水表梅花针，其次升级成激光脉冲传感器（松下和邦纳）采集水表梅花针，再次升级成专业高速相机，再后来升级手机直接采集水表红指针。
手机优势：
一步步技术迭代，手机直接采集水表红指针技术难度很大，
运行维护方便：就一个USB充电线，即使坏了也只是换个手机，硬件依赖性小，只要是安卓手机基本都行；
不用知道水表梅花针的机械齿轮系数，水表种类很多，机械齿轮系数很多都不知道，这种方式适合水表厂自己用，计量系统水表五花八门；
检查插错齿的问题，（DN15和DN20水表就是梅花针和最后一位红指针齿不一样）。检梅花针容易出现检测水表流量性能合格，其实水表本身不合格。
为什么是手机
3.6 换向器组件
默认配置跨叉式气动开式换向器
进口高速换向阀（进口同类设备也采用这个方案），回差小，安装简单；
跨叉式气动开式换向器，低噪音高灵敏度，不确定度达到 0.002%以内；
3.7 密封性测试及抽真空排气注水组件
气动推缸，打压方便，精准，耐用，差压式真空发生器抽真空排气一体设计；
3.8主标准器组件
默认配置电子秤，托利多电子秤
高精度工业电子秤为主标准器 电子秤（托利多，英泰科，佩萨）或者电子秤+电磁流量计；
“世界天平之父”—德国赛多利斯集团的工业电子秤并入英泰科集团；
电子秤读数的有效分辨率 1/30000~1/15000，在检定使用最小用水量时也能保证标准器的精度满足规程需要；
水密度的计算和修正：水表的测量值是体积值，而电子秤输出的是质量值，因此水密度的准确性直接影响最终的测量结果，ISO 标准中水密度表是按纯水和温度的关系而定的，在实际使用中除了按水温计算水密度外必须根据实际使用的水对密度进行修正；
3.9 自动测量控制组件
自动测量控制组件相当于一台品牌电脑的主板，属于公司核心技术，只有这套控制系统稳定、可靠、高性能才能让全自动水表检定装置发挥他真正的意义（公司有专业资料介绍产品技术开发，产品迭代的全过程，这属于产业积累，也是公司的核心；配置再高的性能的电子秤，电磁流量计，水泵（标准产品哪里都有卖）。
金钰铭的全自动水表校验台，水表检定工作流程三步：安装表、点击电脑鼠标启动软件、获取检定分析报告。
3.9.1系统具有良好的操作界面，满足检定站的实际需求；能根据水温自动把重量换算成体积；所有检定数据均可及时储存、备份，可随时查询或删除。查询功能时间、表号，客户类型等数据，据有多种查询模式。
3.9.2所有的检定报告可直接打印，格式要符合技术规范的要求。可即时单独打印也可保存到数据库中集中打印，默认使用最新水表检定规程打印模板，如需订制另行收取开发费用。
3.9.3软件常规维护（属于本公司软件问题）提供免费远程服务，客户订制软件功能根据工作量和功能复杂程度收取软件开发人员工时费。系统预留几款电子水表（超声波水表，液晶显示的机械电子表，电磁流量计等）的检定功能（设备预留485通讯接口、M-BUS通讯接口）（需方需提供电子表通讯协议，我方默认协议为188协议）。如需后期需要开发这些功能，我们将根据工作量及软件工时收取相应合理费用。
3.9.4能对管道的压力、温度进行自动监测和记录，(也可人工输入)。能对量器液位超限进行监控。
3.9.5数据管理功能强：软件可以自动完成检验全过程并得出检定结论，可以保存全部水表检定数据，实现单机运行，多机组网运行，实现水表数据的统一管理，统一查询，实现数据上云，集中管理，多地联网，所谓互联网+模式。
公司研发实力很强，对水表检定装置的各项功能（水流稳定度，管路流道设计，换向器，排空气，标准器的精确测控，被测表数据采集，全自动水表检测软件系统等等）进行长达10年以上的研发迭代，研发过程整理成详细的资料，欲想进一步了解可向公司销售人员或者技术人员索取，在长期的研发迭代过程自然而然的生产的许多专利，下面对几项重要的专利重点描述一下，欲想进一步了解详细的专利资料也可向公司销售人员或者技术人员索取
率先使用欧标铝型材，欧标铝型材在水表检定装置中的使用将引领行业，改变行业。其它水表检定装置厂家的跟风模仿。生产高效，外观统一，生产标准化，售后维护标准化；
外观新颖，漂亮，一体性好，整个设备除了水泵了，都在箱体里，有福马轮，方便整体移动。颜色也可以选择定制，也可以做不锈钢贴面。

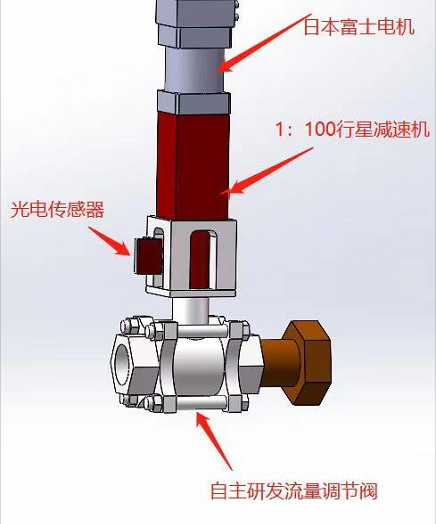

用高精度伺服电机带动一个球阀，通过标准表反馈实现PID算法，实时流量高精度调节，实现无极（3-6300L/H)调节，一次检验很多个流量点，实现全量程检测。可以配置自动检表方案，实现校表方案预存，无需工人参与，简化操作和误操作，降低工人要求，工人只要开机输入帐号自动检表。
属于流体力学范围，对此功能深研和迭代，达到一定的认知；欲求更深入的了解可以向销售、技术人员索取相关资料。
第一级变频器+水泵，输出3-10KG恒压水流；第二级大的稳压罐消除变频器+水泵带来的扰动和脉动；第三级利用小气囊罐的快速响应特点，对小流量的压力波动的快速反应，三次处理让水流稳度优于其它同类设备。属于流体力学范围，长期对设置的迭代深研，达到一点的认识。
属于流体力学范围，次项技术研发设计了好几代，欲求更深入的了解可向销售、技术人员索取相关资料。
HYPERLINK \l "_Toc18416442" 4.4 水表检定装置稳压罐自动补气系统（水流稳流稳压技术）
自动监测稳压罐的气压，正常稳定罐内的水压是5KG，气压2.5KG这是一个最佳压力配比，因为长时间使用，气压会低降，失去了压力调节作用，一般操作人员经常忘记观察气压和水柱液位，气压太低，水柱液位太高都会使稳压罐失去水压力调节作用，严重影响水表检测装置测量精度，自动监测稳压罐的气压，并实现自动补气降低水位高度，让稳压罐永远工作在最佳状态，也减少了人为参与。
HYPERLINK \l "_Toc18416442" 4.5 一种手自动一体水表密封性检查装置（自动打压技术）
用于水表检定装置自动手动打压，并改进了水活塞缸在推增压缸漏水，穿水的问题，本结构简单，可靠。压力变送器监测压力，实现打压可靠，设定1-30KG压力范围。
次项技术几次更新升级，欲求更深入的了解可向销售、技术人员索取相关资料。
空气在水表检定装置，全自动水表检定装置，尤其是全自动快速水表检定装置中影响很大，严重影响水表检定装置的精度和不确定度，如何把水表检定装置整个系统与管路中空气的排出是难点，我公司经历长期的研发、反复的测试，理论与实践相结合，不断的升级迭代，从水源水箱开始到换向器二次重新回流入水箱，研发出一整套排空气方法，技术涵盖空气动力学，流体力学，管路流道设计等等。
精工细作，产业积累，点滴间品鉴设备差异。
HYPERLINK \l "_Toc18416442" 4.7 基于互联网可远程监管的水表检定系统（远程检测监管监控技术）
互联网时代本公司首先实现水表检测检定远程监管系统，政务云，防止作弊防造假系统，独有的专利技术。
公司独有的摄像拍照技术对容积量器的液位高精度测量，实现标准器容积量器高精度，提高容积标准器高精度，实现以容积量器为标准器的全自动水表检定装置的高度，高自动控制。减少人为示值误差，减少不确定度
欲求更深入的了解可向销售、技术人员索取相关资料。
水表检定装置实现水表全生命周期的长期检测，监测，跟踪技术
通过摄像（专业摄像头，手机APP）技术拍摄水表的四个红指针，实现水表动态检测和静态检测相结合的技术 ；核心算法，实现高精度分辨红指针的角度，角度值达到小数点后6位，达到快速度检测水表的功能；也可以实现四个红指针的读数识别，实现启停方法。
欲求更深入的了解可向销售、技术人员索取相关资料。
普通水表检定装置都是单推套管模式，装卸表太慢，独有的专利技术，实现快速装卸水表，难点在于机械配合复杂，成本高，最难点流体力学的深刻领悟，管路流道设计。
次项技术难度很大，几次更新升级，欲求更深入的了解可向销售、技术人员索取相关资料。
5、DN15-25m全自动水表检定设备配置清单：
序号 | 项目 | 名称 | 型号规格 | 品牌 | 数量 | 备注 |
1 | 主标准器 | 电子秤 | 60kg 6000E 显示 1g | 梅特勒.托利多 | 1套 | 满足JJG162-2019 换向法快速检定 二段式电子秤 |
电子秤 | 150KG 7500E 显示 2g | 梅特勒.托利多 | 1套 | |||
称容器 | 60L | 金钰铭 | 1套 | 标准304不锈钢 | ||
称容器 | 150L | 金钰铭 | 1套 | 标准304不锈钢 | ||
换向器 | DN25 | 金钰铭 | 1套 | 开式换向器（倾向换向阀） | ||
2 | 流量显示装置 | 转子流量计 | LZ/W30-50 1.5-7.875M2/H | 银环 | 1套 | 不锈钢、卡箍快装方式 |
气动阀 | DN32 | 弗雷西 | 1套 | 卡箍快装方式 | ||
手动球阀 | DN32 | 埃尼斯 | 1套 | |||
转子流量计 | LZ/W30-15 9-160L/H | 银环 | 1套 | 不锈钢、卡箍快装方式 | ||
气动阀 | DN15 | 弗雷西 | 1套 | 卡箍快装方式 | ||
手动球阀 | DN15 | 埃尼斯 | 1套 | |||
气动阀 | DN15 | 弗雷西 | 1套 | 卡箍快装方式 | ||
手动球阀 | DN15 | 埃尼斯 | 1套 | |||
流量调节阀配合转子流量计和气动阀一起使用 | ||||||
3 | 装夹及阀门控制机构 | 夹表器 | 单气缸装夹 | 金钰铭 | 配套15，20,25的定制管段，防止漏水，以及前端U10\D5的要求。 DN15 6套 DN20 6套 DN25 6套 | |
气动换向阀 | DN32 | 弗雷西 | 1套 | 进水气动阀，卡箍方式 | ||
气动直通阀 | DN32 | 弗雷西 | 1套 | 出水气动阀，卡箍方式 | ||
气动直通阀 | DN32 | 弗雷西 | 1套 | 放水底阀①，卡箍方式 | ||
气动直通阀 | DN32 | 弗雷西 | 1套 | 放水底阀②，卡箍方式 | ||
气动直通阀 | DN6 | 弗雷西 | 2套 | 打压保压，水路泄压阀，螺纹接口 | ||
电磁阀 | 4V210-08 | 巨开 | 14个 | |||
电磁阀连板底座 | 14连板 | 巨开 | 1套 | |||
4 | 主体框架 | 工作台及附件 | 工作台架、支架连接管、法兰、弯头等 | 金钰铭 | 1套 | 工作台面是欧标铝型材，管路，接头，法兰标准304不锈钢 |
手动球阀 | DN40 | 埃尼斯 | 2套 | 水箱进出水 | ||
手动球阀 | DN32 | 埃尼斯 | 2套 | 主管路进出水 | ||
CDMF-10-7 | 南方 | 1台 | 流量10m3/h，扬程62米 | |||
变频器 | FC-051P3K0T4E20 三相380V3KW | 丹弗斯 | 1台 | 水源动力 | ||
不锈钢稳压罐 | 150L | 金钰铭 | 1套 | 水源稳压.过滤一体机 | ||
隔膜式稳压罐 | 8L | 上海袁申 | 1套 | 水源稳压 | ||
循环水箱（过滤） | 500L | 金钰铭 | 1套 | 中间分隔，带过滤器，过滤棉，特制过滤棉水槽 | ||
制冷设备 | 工业冷水机 1.5kw， | 定制 | 0套 | |||
6 | 传感器组件 | 压力传感器① | 0-1Mpa | 丹弗斯 | 1台 | 变频器反馈 |
压力传感器② | 0-1Mpa | 丹弗斯 | 1台 | 管路压力显示与监控 | ||
压力传感器③ | 0-4Mpa | 丹弗斯 | 1台 | 打压，抽真空显示与控制 | ||
温度传感器④ | 0-100度 | 德国久茂 | 1台 | 高精度 温度显示与控制 | ||
传感器②-④项直接接入维控PLC压力模块和温度模块 | ||||||
时钟晶振 | 维控PLC输出 | |||||
7 | 打压抽真空系统 | 打耐压装置 | 气动活塞 | 金钰铭 | 1套 | 水表压力测试 |
抽真空装置 | 高压差原理 | 金钰铭 | 1套 | |||
供水管路 | 气管3.2MPA | 金钰铭 | 1套 | |||
8 | 水表采集 | 水表脉冲采集器 | >4000万像素 | 国内一线品牌 | 6套 | 华为/荣耀/小米/oppo/vivo |
9 | 电控系统 | 开关电源 | NDR-120-24 | 台湾明炜 | 2套 | INPUT: 100-240VAC 2.6A 50/60Hz OUTPUT:24V一5A |
开关电源 | NDR-120-15 | 台湾明炜 | 1套 | INPUT: 100-240VAC 2.6A 50/60Hz OUTPUT:15V一2A | ||
交流接触器 | 3RT6016-1AN22 | 西门子/施耐德 | 2套 | |||
空气开关 | ic65n | 施耐德 | 1套 | 380V开关 | ||
漏电保护器 | vigi ic65 ELE | 施耐德 | 1套 | 380V漏电保护器 | ||
空气开关 | easy9 | 施耐德 | 1套 | 220V开关 | ||
漏电保护器 | 施耐德 | 1套 | 220V漏电保护器 | |||
汇流排 | 220V接线汇流排 | 1套 | ||||
地线汇流排 | 接地线汇流排 | 1套 | ||||
电源互锁开关 | ZB2-BWBC | 施耐德 | 1套 | |||
急停开关 | LAY7-11ZS | 施耐德 | 1套 | |||
水泵电源开关 | ZB2-BWBC | 施耐德 | 1套 | |||
10 | 电脑及PLC控制组件 | 一体控制机 | 工控机 | 国产 | 1套 | 触摸屏工控一体机 |
PLC | LX3V-1414MT | 维控 | 1套 | |||
压力模块 | LX3V-4AD | 维控 | 1套 | |||
温度模块 | LX3V-4PB | 维控 | 1套 | |||
触摸屏 | PI3070I | 维控 | 1套 | |||
4串口服务器RS485 | 金钰铭 | 1套 | 自制 | |||
4串口服务器RS232 | 金钰铭 | 1套 | 自制 | |||
软件系统 | 金钰铭 | 1套 | ||||
合计： | ||||||

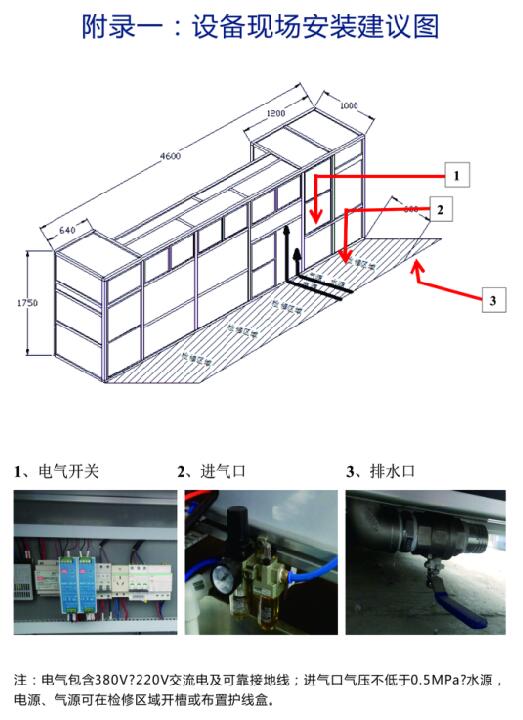

6、安装尺寸图

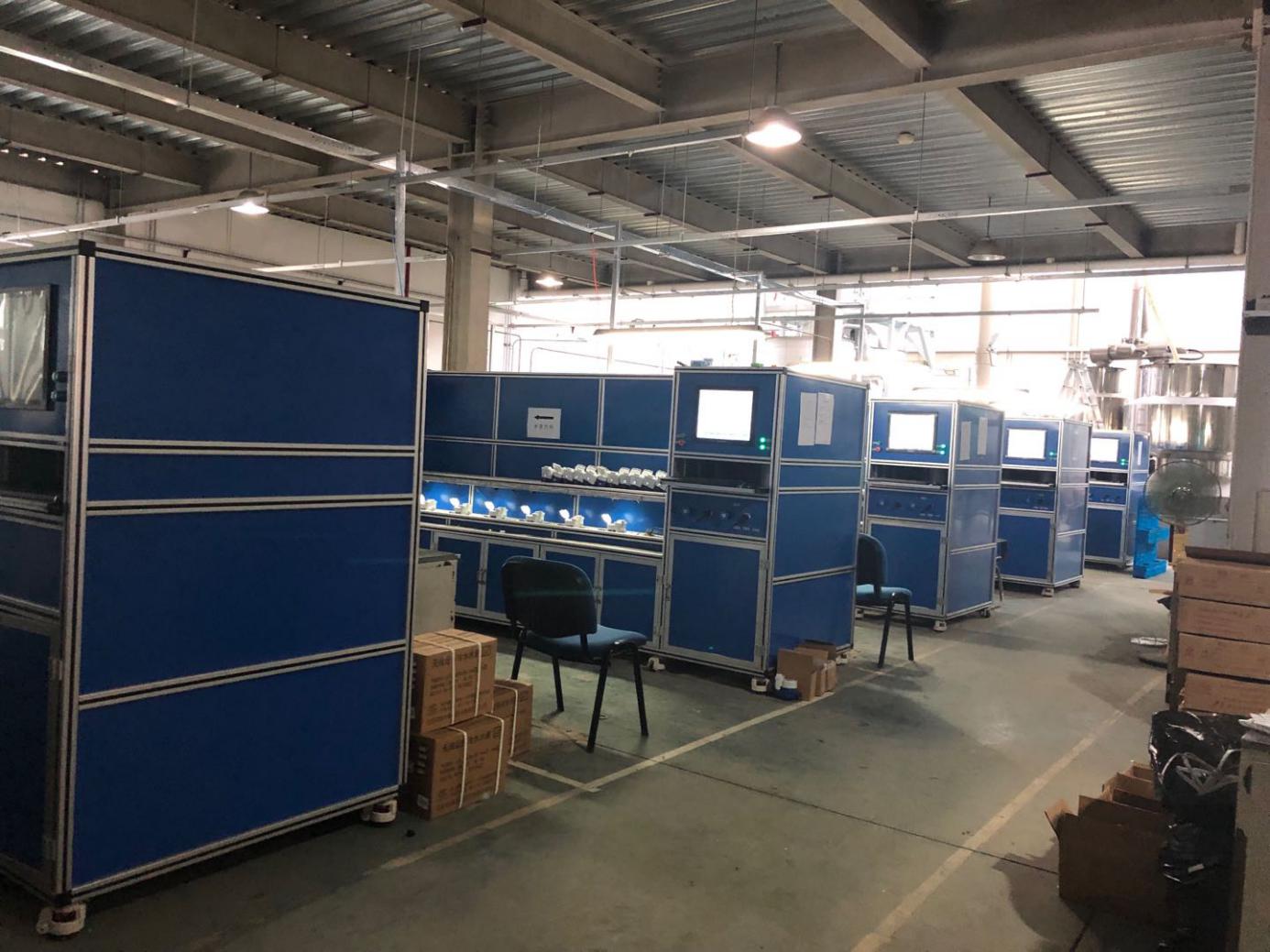

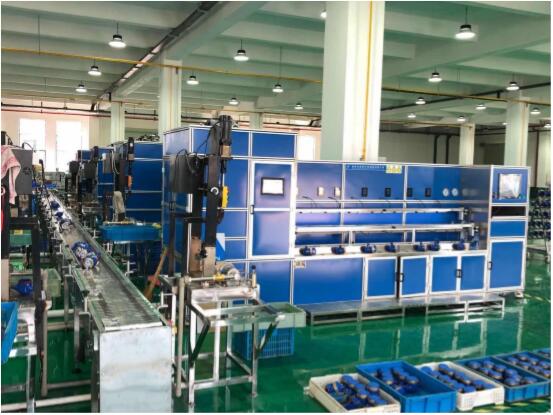

7、业绩表--检定装置近三年部分业绩表
序号 | 客户名称 | 定制规格 | 数量（台） | 备注 |
1 | 苏州计量院 | DN15-DN25双排16表位 | 1 | |
2 | 无锡计量院 | DN15-DN25双排16表位 | 2 | |
3 | 常州计量院 | DN15-DN25双排16表位 | 2 | |
4 | 南京计量院 | DN15-DN25单排10表位 | 1 | |
5 | 徐州计量院 | DN15-DN50单排10表位 | 1 | |
6 | DN50-DN300水流量装置 | 1 | ||
7 | 扬州自来水公司 | DN15-DN25双排16表位 | 1 | |
8 | DN15-DN25单排10表位 | 1 | ||
9 | DN15-DN50单排10表位 | 1 | ||
10 | 盐城自来水公司 | DN15-DN50单排10表位 | 1 | |
11 | DN15-DN25单排10表位 | 1 | ||
12 | DN150-DN200单排1表位 | 1 | 改造 | |
13 | 吴江华衍水务 | DN15-DN25双排16表位 | 1 | |
14 | 吴江计量院 | DN15-DN25双排16表位 | 1 | |
15 | 常熟中法水务 | DN15-DN25双排16表位 | 1 | |
16 | 昆水自来水公司 | DN15-DN25单排10表位 | 2 | |
17 | 宝应粤海水务 | DN15-DN50单排5表位 | 1 | |
18 | 邳州计量院 | DN15-DN25单排10表位 | 1 | |
19 | 射阳自来水公司 | DN15-DN25单排10表位 | 1 | |
20 | 金坛计量院 | DN15-DN25单排10表位 | 1 | |
21 | 盱眙粤海水务 | DN15-DN50单排10表位 | 1 | |
22 | 建湖自来水公司 | DN15-DN25单排10表位 | 1 | |
23 | 金湖自来水公司 | DN15-DN50单排10表位 | 1 | |
24 | 东台自来水公司 | DN15-DN25单排10表位 | 1 | |
25 | 如皋计量院 | DN15-DN50单排5表位 | 1 | |
26 | 如皋自来水公司 | DN15-DN25双排16表位 | 1 | |
27 | 如东自来水公司 | DN15-DN50单排10表位 | 1 | |
28 | 仪征自来水公司 | DN15-DN50单排5表位 | 1 | |
29 | 连云港水表有限公司 | DN15-DN25双排16表位 | 4 | |
30 | 昆山龙铭电子科技有限公司 | DN15-DN25双排16表位 | 3 | |
31 | 泰州建源仪表有限公司 | DN15-DN25双排16表位 | 3 | |
32 | 北京自来水集团京兆水表检定站 | DN15-DN25双排14表位 | 4台 | |
33 | DN15-DN20双排16表位 | 6台 | ||
34 | DN40-50单排3表位 | 3台 | ||
35 | 北京市自来水集团 | DN15-25双排14表位 | 1台 | |
36 | 江西三川智慧科技股份有限公司 | DN15-DN25双排，上排7表位下排8表位 | 2台 | |
37 | DN15-DN20双排，上排8表位下排8表位 | 6台 | ||

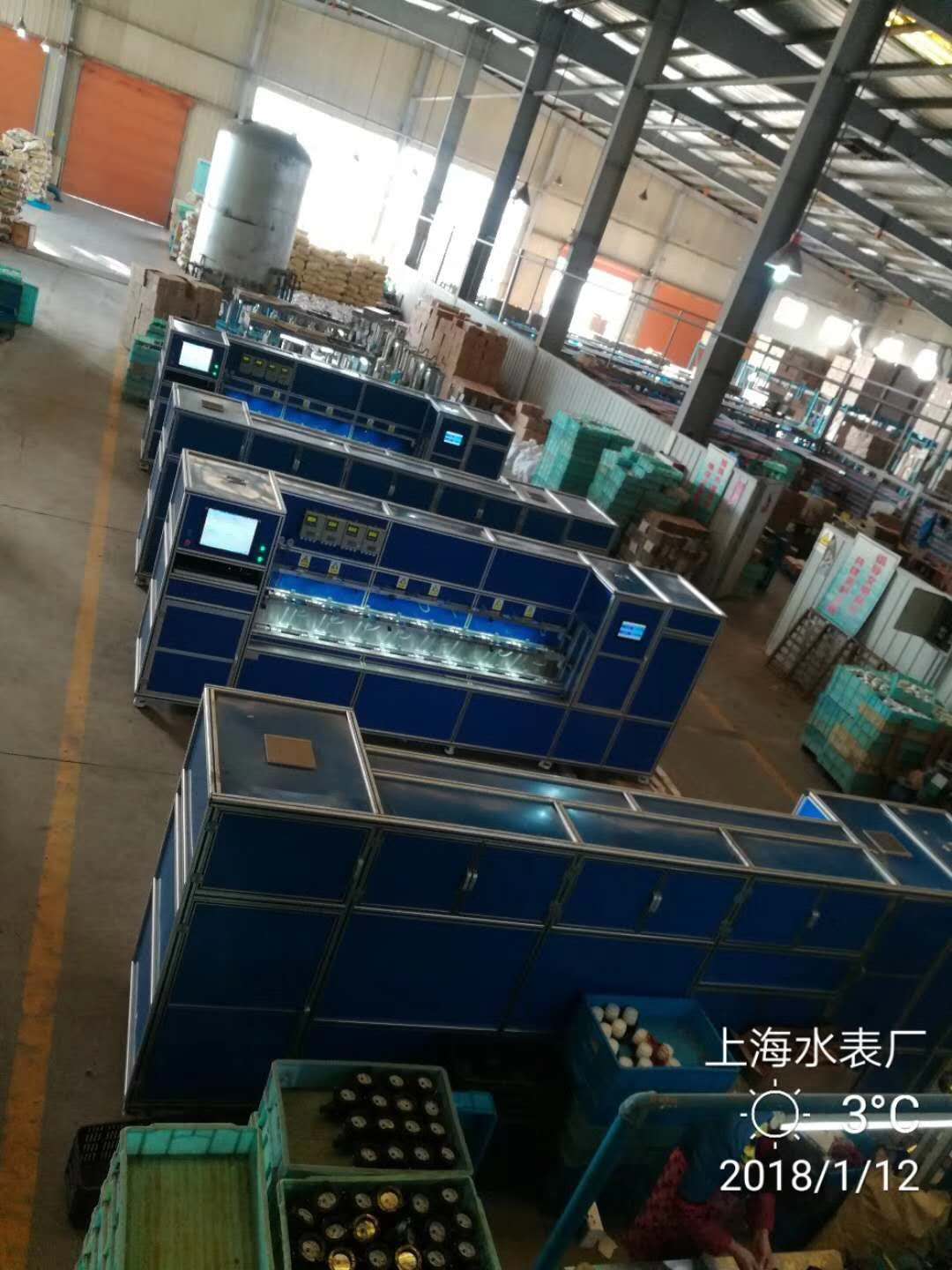

38 | 上海水表厂 | DN15-DN20双排，单排8表位 | 2台 | |
39 | DN80-DN200大口径检测台自动化升级 | 1台 | ||
40 | DN15-DN20双排16表位 | 2台 | ||
41 | DN15-DN25单排7表位 | 1台 | ||
42 | DN15-DN20双排16表位 | 1台 | ||
43 | DN15-DN25双排改造自动化升级 | 1台 | ||
44 | 湖北省武汉汉水计量科技有限公司 | DN15-DN25双排，单排8表位 | 2台 | |
45 | 湖南常德牌水表制造有限公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
46 | DN15-DN25双排，上排7表位下排7表位 | 4台 | ||
47 | DN15-DN20双排，上排8表位下排8 表位 | 12台 | ||
48 | 立式DN15-25 6表位 | 2台 | ||
49 | DN32-40双排6表位 | 2台 | ||
50 | DN50-65单排3表位 | 2台 | ||
51 | 北京慧怡科技有限责任公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
52 | 河北省衡水市自来水公司 | DN15-DN20单排-8表位 | 1台 | |
53 | DN15-DN50 5+1表位 | 1台 | ||
54 | DN80-DN200大口径 | 1台 | ||
55 | 安徽省翼迈科技有限公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
56 | 安徽省新开普智能技术有限公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
57 | 江苏省俊普智能仪表有限公司 | DN15-DN25双排，单排10表位 | 1台 | |
58 | 湖北省武汉易维科技有限公司 | DN15-DN25双排，单排8表位 | 1台 | |
59 | 河北省天诺仪表有限公司 | DN15-DN25四排，单排7表位 | 1台 | |
60 | 湖南省双佳水表有限公司 | DN15-DN25双排，单排8表位 | 5台 | |
61 | 广东省广州兆基仪表有限公司 | DN15-DN25双排，单排8表位 | 1台 | |
62 | 江苏省赛达电子有限公司 | DN15-DN25双排，单排8表位 | 3台 | |
63 | 浙江省圣地物联科技有限公司 | DN15-DN25双排，单排10表位 | 1台 | |
64 | 浙江省宁波圣地科技有限公司 | DN15-DN25双排，单排10表位 | 1台 | |
65 | 浙江省宁波良禾仪表有限公司 | DN15-DN25双排，单排8表位 | 3台 | |
66 | DN15-DN20立式台改造自动化升级 | 1台 | ||
67 | DN15-DN25双排，上排7表位下排8表位 | 3台 | ||
68 | 河南省信阳市自来水公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
69 | DN15-DN25单排5表位自动紧罩机 | 1台 | ||
70 | 广东省惠州中城电子科技有限公司 | DN15-DN25单排5表位智能磨损台 | 1台 | |
71 | DN15-DN25双排，上排7表位下排8表位 | 1台 | ||
72 | 安徽省歙县自来水公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
73 | 江苏省江阴立信智能设备有限公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
74 | 江苏省宁波倍立欧科技有限公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
75 | 江苏省连云港奥维水表有限公司 | DN15-DN25双排，上排7表位下排8表位 | 2台 | |
76 | 江苏省江苏远传仪表有限公司 | DN15-DN25双排改造自动化升级 | 1台 | |
77 | 江苏省昆山龙铭电子科技有限公司 | DN15-DN25双排，上排7表位下排8表位 | 3台 | |
78 | 山东省青岛华德水务工程有限公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
79 | 浙江省宁波新浪仪表有限公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
80 | 江苏省苏州鑫源鼎新科技有限公司 | DN15-DN25单排，7表位 | 1台 | |
81 | 浙江省万盛智能仪表有限公司 | DN15-DN25双排改造自动化升级 | 1台 | |
82 | 天津金凤科技有限公司 | DN15-DN25双排，上排7表位下排8表位 | 4台 | |
83 | 山东省厚德测控 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
84 | 甘肃省天水市自来水公司 | DN15-DN50-5+1表位 | 1台 | |
85 | 浙江省杭州山科智能科技股份有限公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
86 | DN15-DN20立式台改造自动化升级 | 1台 | ||
87 | 浙江省宁波精恒仪表 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
88 | 辽宁省民生仪表 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
89 | 安徽省翼迈科技股份有限公司 | DN15-DN20双排-16表位 | 1台 | |
90 | 埃及 | DN15-DN25双排，上排7表位下排8表位 | 2台 | |
91 | 河北省奥洋电子 | DN15-DN25单排，5表位-容积法 | 1台 | |
92 | DN15-DN25单排，7表位 | 1台 | ||
93 | 浙江省宁波精诚仪表 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
94 | 浙江省金海仪表 | DN15-DN25双排改造自动化升级 | 1台 | |
95 | 江苏省南京林洋 | DN15-DN25单排-3表位 | 1台 | |
96 | DN15-DN25双排，上排7表位下排8表位 | 1台 | ||
97 | 蒙古国 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
98 | 山东省临沂昊泉 | DN15-DN25单排-7表位 | 2台 | |
99 | 陕西省西安索光电子 | DN15-DN20 双排16表位 校超声波表 | 1台 | |
100 | 云南省丽江供排水有限公司 | DN15-DN50三排16表位 | 1台 | |
101 | 汝南县质量技术监督检验测试中心 | DN15-DN25单排-8表位 | 1台 | |
102 | 福建省厦门诺特电子 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
103 | 湖南省怀化建南仪表 | DN15-DN25双排15，上排7表位下排8表 | 1台 | |
104 | 云南省大理水务集团 | DN15-DN50 单排7表位 | 1台 | |
105 | 湖北省当阳市质量技术监督局 | DN15-DN50单排5+1表位 | 1台 | |
106 | 甘肃省天水二一三仪表有限公司 | DN15-DN25单排7表位银色 | 1台 | |
107 | 河北奥特美克有限公司 | DN15-DN25双排14表位 | 1台 | |
108 | 云南省（红河）云锡集团 | DN15-DN25双排15表位 | 1台 | |
109 | 福建省龙岩水发赛达科技有限公司 | DN15-ND25双排 15表位 | 1台 | |
110 | 山西省大同市鑫水水表检定有限公司 | DN15-DN25 立式6表位 | 1台 | |
111 | 江西省新余水务集团有限公司 | DN15-DN50单排 5+1表位 | 1台 | |
112 | 福建省莆田市仙游县计量所 | DN15-DN25 双排15表位 | 1台 | |
113 | 河北省霸州市质量技术监督局 | DN15-DN50单排5表位 | 1台 | |
114 | 深圳市捷先数码科技有限公司 | DN15-DN25 双排15表位 | 4台 | |
115 | 厦门京准智能水表有限公司 | DN15-DN25 双排15表位 | 1台 | |
116 | 福建省莆田市计量所 | DN15-DN25 双排15表位 | 1台 | |
117 | 杭州炬华科技股份有限公司 | DN15-DN25双排15表位 | 1台 | |
118 | 福建省南平市计量所 | DN15-DN25双排15表位 | 1台 | |
119 | 河南省洛阳市北控水务集团 | DN15-DN25单排6表位 | 2台 | |
120 | 广东省东莞计量分院 | DN32-DN50单排3表位 | 1台 | |
121 | 宁波明泉仪表有限公司 | DN15-DN20双排16表位 | 1台 | |
122 | 铁力市质量监督局 | DN15-DN50单排5+1表位 | 1台 | |
123 | 柳州威立雅水务有限公司 | DN15-DN25双排15表位 | 1台 | |
124 | 山东五洲水务 | DN15-DN50单排5+1表位 | 1台 | |
125 | 杭州东鹏 | DN15-DN25单排7表位 | 1台 | |
126 | 临泉县自来水公司 | DN15-DN25双排15表位 | 1台 | |
127 | 罗山县自来水公司 | DN15-DN25单排7表位 | 1台 | |
128 | DN40-DN100单排 | 1台 | ||
129 | 岳西县自来水公司 | DN15-DN25单排7表位 | 1台 | |
130 | 锦盘中法水务 | DN15-DN25单排7表位 | 1台 | |
131 | 瑞昌润泉自来水公司 | DN15-DN50 5+1表位 | 1台 | |
132 | 秦皇岛自来水公司 | DN15-DN25双排15表位 | 1台 | |
133 | 四川广安爱众股份有限公司 | DN15-DN25双排15表位 | 1台 | |
134 | 成都秦川物联网科技股份有限公司 | DN15-DN25双排14表位 | 1台 | |
135 | 济南瑞泉电子有限公司 | DN15-DN20 双排16表位 | 1台 | |
136 | 楚天汉仪科技有限公司 | DN15-DN20双排16表位 | 2台 | |
137 | 郑州清源计量检测中心 | DN15-DN50 10表位 | 1台 | |
138 | 周口银龙水务有限公司 | DN15-DN25 6表位 | 1台 | |
139 | 驻马店市计量所 | DN15-DN50 5+1表位 | 1台 | |
140 | 阳江计量所 | DN15-DN25 7表位 | 1台 | |
141 | 重庆中发环保研发中心有限公司 | DN15-DN20 8表位 | 1台 | |
142 | 台州市计量设备技术校准中心 | DN15-DN25 7表位 | 1台 | |
143 | 丹阳市云龙水表有限公司 | DN15-DN25 7表位 | 1台 | |
144 | 阜新市供水集团有限公司 | DN15-DN25 7表位 | 1台 | |
145 | DN15-DN50 5+1表 | 1台 | ||
146 | 江苏中发供水有限公司 | DN15-DN25 双排15表位 | 1台 | |
147 | 宁波智仪通能源有限公司 | DN15-DN20双排16表位 | 1台 | |
148 | 宁波永德信仪表科技有限公司 | DN15-DN25双排15表位 | 1台 | |
149 | 沈阳胜科水务有限公司 | DN15-50 5+1表位 | 1台 | |
150 | 山东潍微科技股份 | DN15-DN20双排16表位 | 1台 | |
151 | 仪征市永达供水有限公司 | DN15-DN50 5+1表位 | 1台 | |
152 | 深圳市兴源智能仪表股份有限公司 | DN15-DN25 双排15表位 | 1台 | |
153 | 山东三川水表有限公司 | DN15-DN25双排15表位 | 2台 | |
154 | DN15-DN20双排16表位 | 4台 | ||
155 | 新天科技股份有限公司 | DN15-DN25双排15表位 | 3台 | |
156 | 沧州润久仪表有限公司 | DN15-20单排8表位 | 1台 | |
157 | 西安旌旗电子股份有限公司 | DN15-25双排15表位 | 1台 | |
158 | 泉州瑞煌铜业有限公司 | DN15-25双排15表位 | 1台 | |
159 | 浙江省舟山市中舟仪器仪表有限公司 | DN15-100单排10表位 | 3台 | |
160 | 四川精智仪表科技有限公司 | DN15-25双排15表位 | 2台 | |
161 | 山东省东营市鲁辰水务有限责任公司 | DN15-25双排15表位 | 1台 | |
162 | DN15-50双排6表位 | 1台 | ||
163 | DN50-200全自动检定装置 | 1台 | ||
164 | 柳州自来水有限公司 | DN15-DN50双排6表位 | 1台 | |
165 | 山东东明县检测中心 | DN15-25单排7表位 | 1台 | |
166 | 山东泗水县泉源自来水有限公司 | DN15-50单排5+1表位 | 1台 | |
167 | 湖南省衡阳市自来水有限公司 | DN15-25单排7表位 | 2台 | |
168 | 佛山海川智能仪表 | DN15-25双排15表位 | 4台 | |
169 | 西安和幸科技实业有限公司 | DN15-25双排20表位 | 1台 | |
170 | 成都市三宇仪表科技发展有限公司 | DN15-25双排15表位 | 1台 | |
171 | 吉安水务集团有限公司 | DN15-50单排5+1表位 | 1台 | |
172 | 萧县市场监督管理局 | DN15-25单排10表位 | 1台 | |
173 | 山东铭迈驰翔经贸有限公司 | DN15-25单排10表位 | 1台 | |
174 | 杭州大唐进出口有限公司 | DN15-25双排15表位 | 1台 | |
175 | 浙江长兴县质量技术监督局 | DN15-25单排10表位 | 1台 | |
176 | 广东艾科技术股份有限公司 | DN15-50双排7+3表位，冷热水表 | 1台 | |
177 | 安徽省界首市自来水公司 | DN15-50双排5+1表位 | 1台 | |
178 | 成都秦川物联网科技股份有限公司 | DN15-50耐久性试验装置5+1表位 | 1台 | |
179 | 宁波德致盛水表有限公司 | DN15-25单排7表位 | 1台 | |
180 | 山东水发贤达水务有限公司 | DN15-25单排10表位 | 1台 | |
181 | 开封威利流量仪表有限公司 | DN15-25双排15表位 | 1台 | |
182 | 首创临澧县自来水公司 | DN15-50双排5+1表位 | 1台 | |

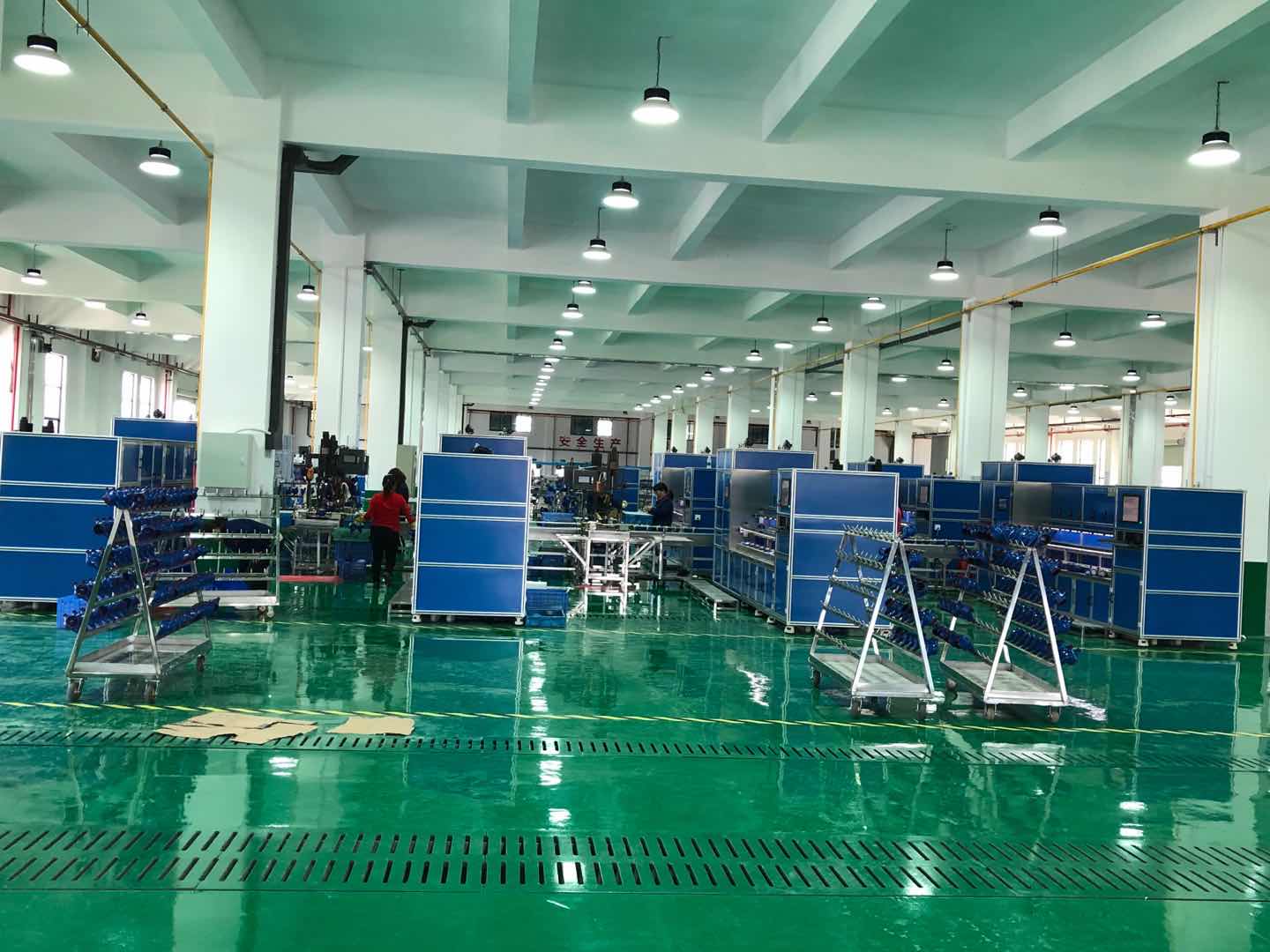

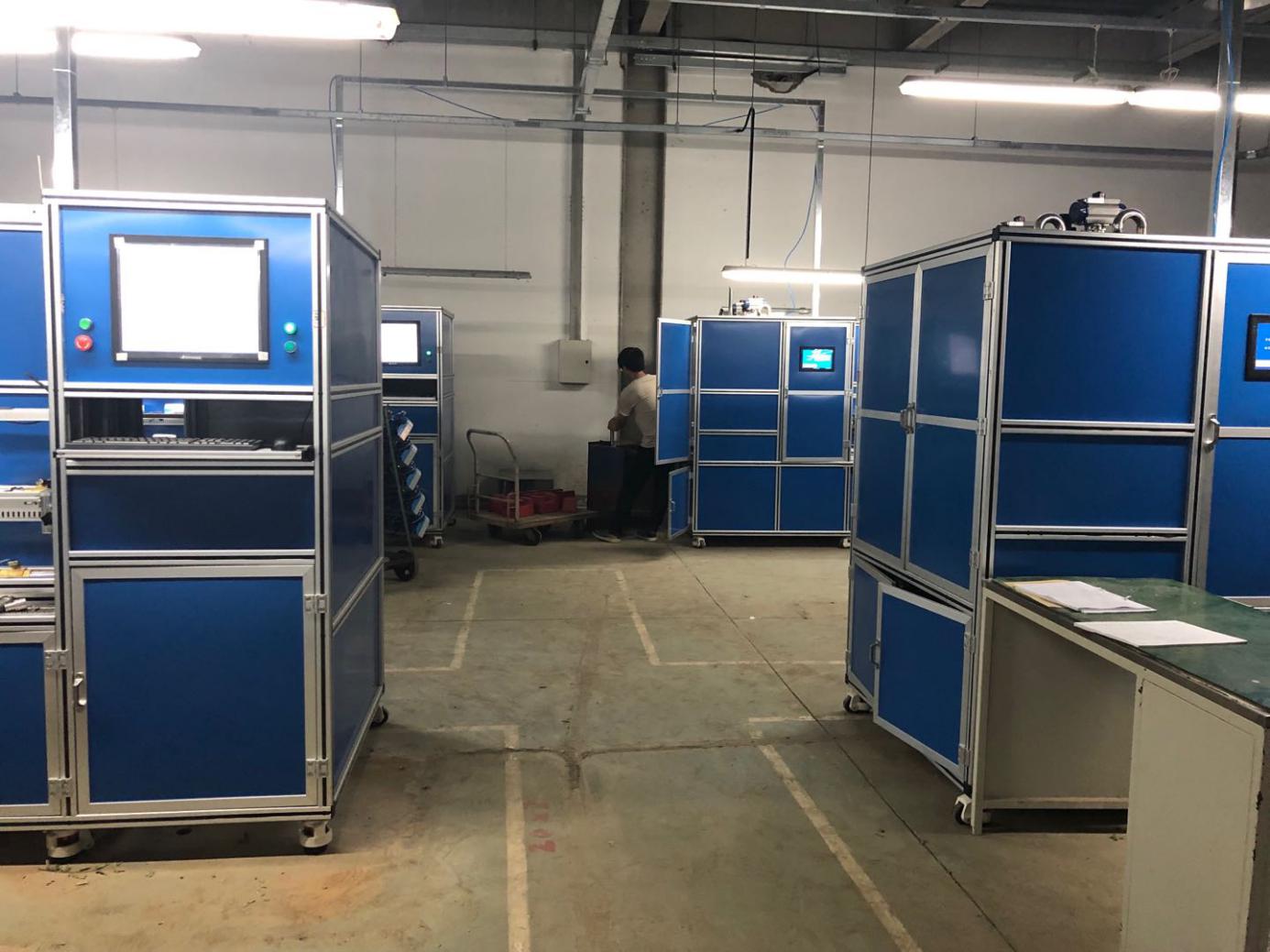

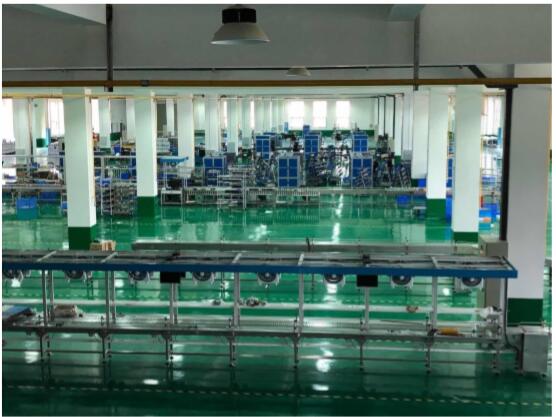

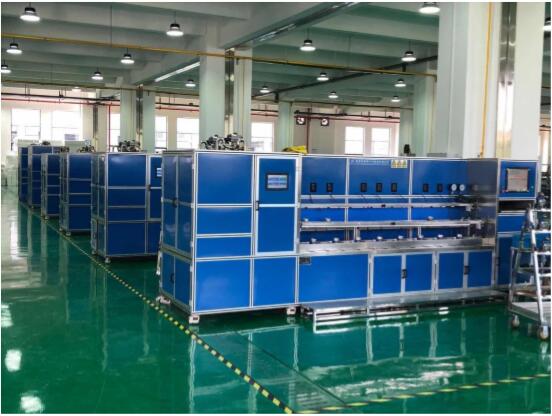

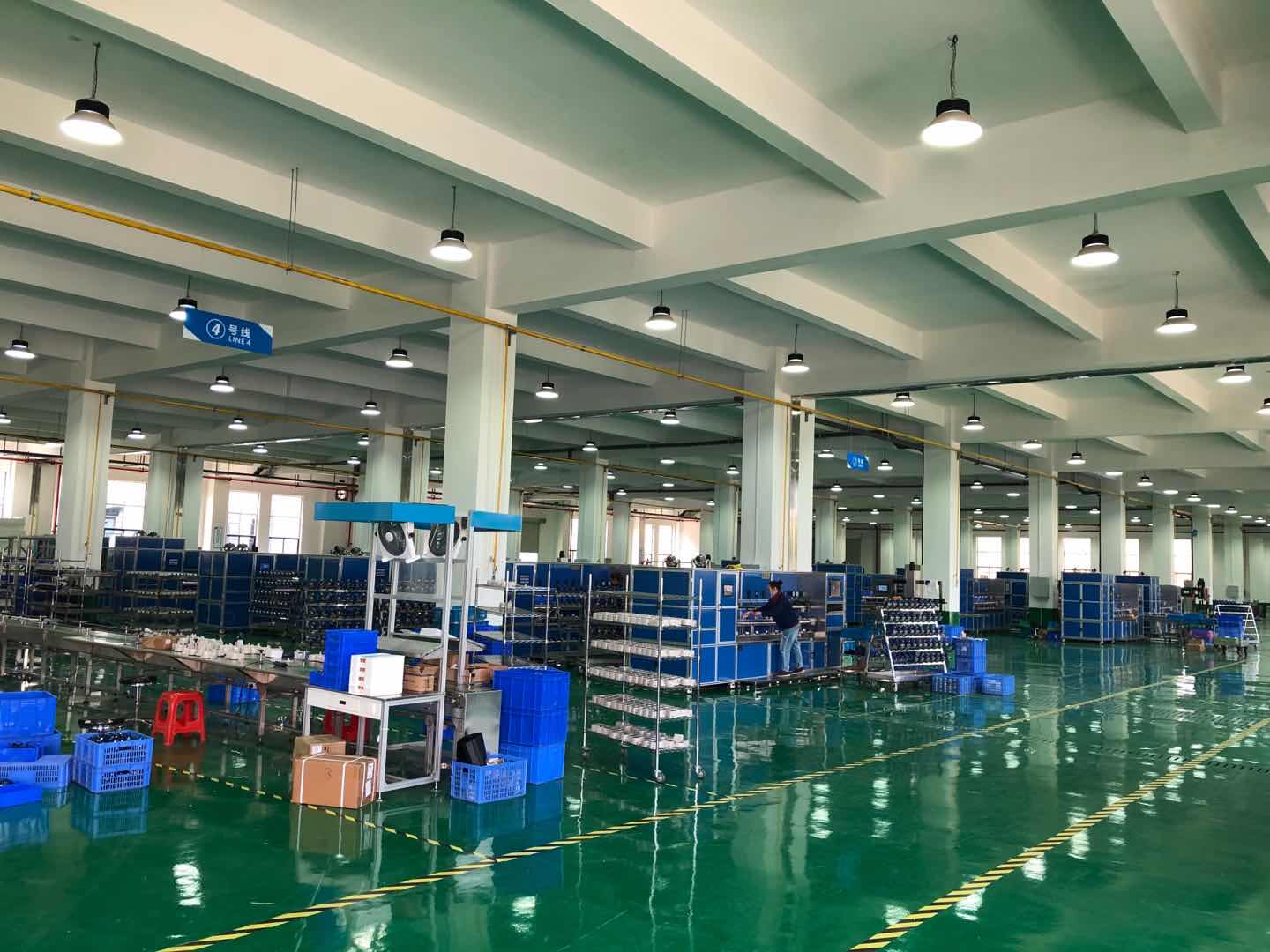

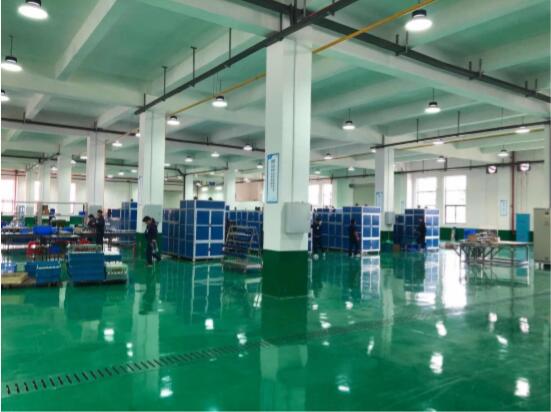

8、部分实物图
文档信息
项目 | 内容 |
关键字 | JYM Electronics，全自动水表检定装置，使用说明 |
概述 | 本文档内容介绍全自动水表检定装置的系统方案，配置参数，功能参数，帮助用户更好的了解江苏金钰铭的水表检定装置产品。 |
编著 | 朱瑞 |
修定版本 | V4.0 |
江苏金钰铭电子有限公司
江苏省无锡市滨湖区胡埭镇许舍工业园孟村路18号

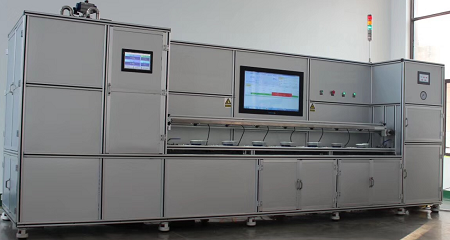

全自动水表检定装置质量法(立式水表）（DN15-DN25）
1、概述：
本方案主要描述以下几部分：设计标准，参考标准，金钰铭公司其它资料介绍；2、本装置的性能指标；3，全自动水表检定装置组成部分；4，主要专利技术；5，主要配置清单（可以根据需要变更）；6、安装尺寸图；7，相关业绩表；8、现在实物照片等等；
本检定装置主要用于检测立式水表口径DN15，DN20，DN25，主体采用欧标铝合金型材，外观新颖美观大方可以整体移动，一体化设计具有精度高、结构紧凑、使用寿命长、操作方便、维修简单，水管采用优质不锈钢304，表面采用抛光处理等优点。
公司优势：研发、生产智能水表20年，业界知名，打造国内最好的远传智能水表样板工程（无锡自来水公司100万只远传智能水表），研发生产全自动水表检定装置15年，智能水表和水表检定装置理论基础扎实，实践经验更丰富，智能水表和水表检定装置互相更替，持续迭代，重研发，属于金钰铭公司的核心优势，也是金钰铭公司能在水表检定装置领域异军突起的资本。
根据需要重点关注金钰铭公司的其它资料介绍，他全方位的介绍了金钰铭公司；主要专利技术部分展示了金钰铭公司对研发的执着与耕耘，同时也说明了技术沉淀。
设计标准：
JJG1113—2015《水表检定装置规程》
JJG162—２０１９《冷水水表检定规程》
GB/T 778-2018《饮用冷水水表和热水水表》；
CJT 434-2013 《超声波水表》行业
参考标准：
GB/T 36243-2018《水表输入输出协议及电子接口要求》；
GBT/17612-1998 《封闭管道中液体流量的测量—称重法》；
JJG164-2000《液体流量标准装置检定规程》
JJG643-2003《标准表法流量标准装置检定规程》
ISO4064-2014 《Water meters for cold potable water and hot water》；
OIML R49-2013 《Water meters for cold potablewater and hot water》；
金钰铭其它资料：
《江苏金钰铭水表检定装置》影像资料宣传片
详细介绍本装置的功能和优势
《江苏金钰铭水表检定装置》全系列产品手册
详细介绍了金钰铭公司相关的水表检测产品，全自动水表检定装置的意义，金钰铭水表检定装置荣誉证书的相关资质（持续更新中），金钰铭水表检定装置的优势对比，金钰铭水表检定装置独特优势，金钰铭水表检定装置的型号定义，金钰铭水表检定装置研发之路；
《金钰铭水表检定装置资质》全部企业资质手册
全自动水表检定装置各种资质；
1.高新技术企业证书；
2.ISO9001质量管理体系认证证书 ；
3.职业健康管理体系认证证书；
4.环境管理体系认证合约规划书；
5.CE认证证书；
6.高新产品认证证书；
7.五星售后服务体系认证；
8.江苏省计量科学研究院检定证书；
9.专利登记证书；
10.软件登记证书；
《全自动校表装置操作使用说明书》水表检定装置软件使用说明书
主要介绍全自动水表检定装置的软件使用说明书；
《全自动水表检定装置保养手册》水表检定装置日常保养说明
日常保养很重要，没有保养没有设备。
开机安全检查；
设备日保养；
设备周保养；
设备月保养；
2、性能指标
装置不确定度： U≤0.2%（K=2）；流量稳定性：启停法 1.0%，其它：0.2%；
检定介质： 纯净自来水；
流量范围： （0.010~6.3）m³/h；
水源工作压力：0.2-1.0Mpa 可调、气源工作压力：0.4-0.7MPa；
环境条件：大气温度为3℃-35℃
大气的相对湿度为15%-85%
大气压力为86 KPa -106Kpa
单次测量水温波动：≤±2℃
被检表口径： DN15、DN20、DN25；
适用水表类型：机械式水表、带电子装置的机械式水表、超声波水表、电磁水表；
一次性检表数量（单排）：DN15 6只、DN20 6 只、DN25 6只；
检测水表类型：
测试方式： 双时间法、启停法；
水表密封性试验：压力范围（1.6~3.2）MPa;
换向器： 跨叉式气动开式换向器
（另加说明），低噪音高灵敏度，行程差小于 5ms,
不确定度达到 0.002%以内；
标准器：电子秤（梅特勒-托利多）
检定分辨率：①Max=60kg，6000e; ②Max=150kg，7500e；
显示分辨率： 60KG 1g ,150KG 2g;
全量程使用量限的示值误差：≤±0.1%(最小称量以上)
最短测量时间 不大于15s
夹表机构： 单表独立气动夹表器；前10后5使用单气动夹表器，
通径：Φ32mm 伸缩行程≥80mm ；
计时器：晶振稳定度 10-6，计时器不确定度:10-6;
时钟频率：（10～100）kHz（可设置）
真空系统： 压差式真空发生器，抽真空注水，保持水表满水状态。
水泵：南方水泵 CDMF-10-7 ，流量10m3/h，扬程62米
瞬时流量显示装置（ 转子流量计）：
LZ/W30-50 1.5-7.875M2/H
LZ/W30-15 9-160L/H
检定信号：脉冲输入检定接口、RS-485输入通讯接口、通信
脉冲，f=（0～10）kHz
被测水表采集装置：
像素》>= 4000万像素， 6个 华为/荣耀/小米/oppo/vivo
支持检测方式：全自动，半自动，触屏纯手动
装置所配备的软件应满足以下要求（提供承诺书）：
1能够按照水表检定规程要求采集数据、自动生成原始记录、自动计算结果、自动生成报告；
2能够实现对设备使用人员及检校、核验、批准人员基本管理；
3数据存储采用独立的数据库，对原始数据、证书报告进行管理、导出、统计；
4供应方能够在供货后10个工作日内按照我院要求免费完成与我院业务管理系统的对接，做到：（1）能够获取我院已受理的待检数据，抽取至该软件，并返回数据接收结果；（2）把抽取到的委托数据、证书编号自动带入原始记录，在本地形成电子原始记录和证书；（3）确保多台装置自带软件同时认领任务时的准确性，避免数据重复；（4）确保检校原始记录能够按照我院要求推送至指定平台；（5）自验收通过之日起，免费对装置自带软件及与我院业务管理系统接口进行维护、升级改造，直至设备报废。
3、全自动水表检定装置组成
水表检定装置系统组成部分：供水水源组件、管道组件、夹表组件，被测表采集组件、瞬时流量显示组件、换向器组件、水表静压测试抽真空排气组件、主标准器组件和自动测量控制组件组成。
（所有配置以附录清单为准）
3.1 供水水源组件
供水水源组件是提供水表检定恒压恒流的动力源，心脏功能：
活塞本身就是恒压恒流动力源，心脏功能：比较水泵他更有优势
高精度伺服电机带动活塞，外加高精度光栅尺实现双闭环检测，动力输出更稳定。高精度伺服机电直推活塞缸体，避免了水泵动力源带来的扰流，绕流，脉动等因素，让水流稳定度更高。
循环水箱→水泵+变频器→稳压罐→气囊式稳压罐，三级稳定功能，
第一级水泵+变频器输出相对稳定的压力流量；第二级进入大稳压罐，大稳压罐能有效消除水泵+变频器产生的低频脉动和电机与叶片生产的扰动 ；第三级气囊式稳压罐，气囊式稳压罐据有快速频率响应特性，能精确改善小流的纹波特性，三级稳压让管路里的水源更加恒压恒流，为精确检定提供动力源。优于其它厂家的同类设备。
循环水箱：贮存足够多的试验水量，使水温变化小；水箱表面积大，使水中所含气泡容易析出，并使水泵吸程变化小，水箱内部水泵吸水口处设有消能器有利于水源压力稳定，回水有过滤网。
水泵：默认（南方水泵）；备选（格兰富，威乐），品质优良、低噪音、低维护。
变频器：默认国际品牌丹弗斯，备选（三菱，西门子），无启动电流、对电网没有冲击；
稳压罐：SUS304 不锈钢材质制作，隔舱式结构，自带过漏器，需要定期更换，或者清洗，储存一定的气体；
3.2管道组件
包括工艺管道、标准表管道、被测表测量段；
所有管道为 SUS304 不锈钢材质，管道内壁光滑无毛刺，夹表器具有防止串气功能，确保长期使用中压缩空气不串入测量管道。
3.3 夹表组件
默认配置一个夹表器夹表
一个夹表器夹表，工作台位定制轨道，滑块由不锈钢精密铸造而成，经久耐用、保证了强度及同轴度串联直管段长度（前≥10D，后≥5D）。
特点：双气缸，双光轴，保证双光轴，表位三条线平心同心。
每个表位独立装卸设计，特点装夹表速度快，15S装夹完成（串联直管段长度≥5D） ；
3.4瞬时流量显示组件
默认配置不锈钢卡箍式快装玻璃转子流量计，不能实现标准表法，不能实现实时调流量；
高配（西门子，科隆，ABB，横河，E+H）等电磁流量计
电磁流量计具有精度高、量程宽、压损小、免维护的特点； 用 3 台电磁流量计可以全量程覆盖流量范围，使系统更为简洁，即使以后检定规程的升级改变也无需更换流量计；使用电磁流量计信号输出功能系统在检定每个流量点时可实时监控并记录瞬时流量值，出现流量异常及时报警并记录，使检定过程具有很好的溯源性；电磁流量计的计量精度要高于水表一个数量级，因此可以作为系统的次标准器，系统出现异常时也可通过比较电磁流量计的输出和电子秤的标准值的差异判别问题的所在；
配置伺服电机调节阀可实现流量自动调节，独有的功能。
3.5 被测表采集组件
默认配置自动读数（华为/荣耀手机大于4000万像素）
红外脉冲传感器，激光脉冲传感器，高速相机，RS-232，RS-485,红外串口，人工读数功能采用手持终端（数字键盘，手机、平板电脑，）录入数据。
研发路线：公司首先使用红外脉冲传感器（松下和邦纳）采集水表梅花针，其次升级成激光脉冲传感器（松下和邦纳）采集水表梅花针，再次升级成专业高速相机，再后来升级手机直接采集水表红指针。
手机优势：
一步步技术迭代，手机直接采集水表红指针技术难度很大，
运行维护方便：就一个USB充电线，即使坏了也只是换个手机，硬件依赖性小，只要是安卓手机基本都行；
不用知道水表梅花针的机械齿轮系数，水表种类很多，机械齿轮系数很多都不知道，这种方式适合水表厂自己用，计量系统水表五花八门；
检查插错齿的问题，（DN15和DN20水表就是梅花针和最后一位红指针齿不一样）。检梅花针容易出现检测水表流量性能合格，其实水表本身不合格。
为什么是手机
3.6 换向器组件
默认配置跨叉式气动开式换向器
进口高速换向阀（进口同类设备也采用这个方案），回差小，安装简单；
跨叉式气动开式换向器，低噪音高灵敏度，不确定度达到 0.002%以内；
3.7 密封性测试及抽真空排气注水组件
气动推缸，打压方便，精准，耐用，差压式真空发生器抽真空排气一体设计；
3.8主标准器组件
默认配置电子秤，托利多电子秤
高精度工业电子秤为主标准器 电子秤（托利多，英泰科，佩萨）或者电子秤+电磁流量计；
“世界天平之父”—德国赛多利斯集团的工业电子秤并入英泰科集团；
电子秤读数的有效分辨率 1/30000~1/15000，在检定使用最小用水量时也能保证标准器的精度满足规程需要；
水密度的计算和修正：水表的测量值是体积值，而电子秤输出的是质量值，因此水密度的准确性直接影响最终的测量结果，ISO 标准中水密度表是按纯水和温度的关系而定的，在实际使用中除了按水温计算水密度外必须根据实际使用的水对密度进行修正；
3.9 自动测量控制组件
自动测量控制组件相当于一台品牌电脑的主板，属于公司核心技术，只有这套控制系统稳定、可靠、高性能才能让全自动水表检定装置发挥他真正的意义（公司有专业资料介绍产品技术开发，产品迭代的全过程，这属于产业积累，也是公司的核心；配置再高的性能的电子秤，电磁流量计，水泵（标准产品哪里都有卖）。
金钰铭的全自动水表校验台，水表检定工作流程三步：安装表、点击电脑鼠标启动软件、获取检定分析报告。
3.9.1系统具有良好的操作界面，满足检定站的实际需求；能根据水温自动把重量换算成体积；所有检定数据均可及时储存、备份，可随时查询或删除。查询功能时间、表号，客户类型等数据，据有多种查询模式。
3.9.2所有的检定报告可直接打印，格式要符合技术规范的要求。可即时单独打印也可保存到数据库中集中打印，默认使用最新水表检定规程打印模板，如需订制另行收取开发费用。
3.9.3软件常规维护（属于本公司软件问题）提供免费远程服务，客户订制软件功能根据工作量和功能复杂程度收取软件开发人员工时费。系统预留几款电子水表（超声波水表，液晶显示的机械电子表，电磁流量计等）的检定功能（设备预留485通讯接口、M-BUS通讯接口）（需方需提供电子表通讯协议，我方默认协议为188协议）。如需后期需要开发这些功能，我们将根据工作量及软件工时收取相应合理费用。
3.9.4能对管道的压力、温度进行自动监测和记录，(也可人工输入)。能对量器液位超限进行监控。
3.9.5数据管理功能强：软件可以自动完成检验全过程并得出检定结论，可以保存全部水表检定数据，实现单机运行，多机组网运行，实现水表数据的统一管理，统一查询，实现数据上云，集中管理，多地联网，所谓互联网+模式。
公司研发实力很强，对水表检定装置的各项功能（水流稳定度，管路流道设计，换向器，排空气，标准器的精确测控，被测表数据采集，全自动水表检测软件系统等等）进行长达10年以上的研发迭代，研发过程整理成详细的资料，欲想进一步了解可向公司销售人员或者技术人员索取，在长期的研发迭代过程自然而然的生产的许多专利，下面对几项重要的专利重点描述一下，欲想进一步了解详细的专利资料也可向公司销售人员或者技术人员索取
率先使用欧标铝型材，欧标铝型材在水表检定装置中的使用将引领行业，改变行业。其它水表检定装置厂家的跟风模仿。生产高效，外观统一，生产标准化，售后维护标准化；
外观新颖，漂亮，一体性好，整个设备除了水泵了，都在箱体里，有福马轮，方便整体移动。颜色也可以选择定制，也可以做不锈钢贴面。
用高精度伺服电机带动一个球阀，通过标准表反馈实现PID算法，实时流量高精度调节，实现无极（3-6300L/H)调节，一次检验很多个流量点，实现全量程检测。可以配置自动检表方案，实现校表方案预存，无需工人参与，简化操作和误操作，降低工人要求，工人只要开机输入帐号自动检表。
属于流体力学范围，对此功能深研和迭代，达到一定的认知；欲求更深入的了解可以向销售、技术人员索取相关资料。
第一级变频器+水泵，输出3-10KG恒压水流；第二级大的稳压罐消除变频器+水泵带来的扰动和脉动；第三级利用小气囊罐的快速响应特点，对小流量的压力波动的快速反应，三次处理让水流稳度优于其它同类设备。属于流体力学范围，长期对设置的迭代深研，达到一点的认识。
属于流体力学范围，次项技术研发设计了好几代，欲求更深入的了解可向销售、技术人员索取相关资料。
HYPERLINK \l "_Toc18416442" 4.4 水表检定装置稳压罐自动补气系统（水流稳流稳压技术）
自动监测稳压罐的气压，正常稳定罐内的水压是5KG，气压2.5KG这是一个最佳压力配比，因为长时间使用，气压会低降，失去了压力调节作用，一般操作人员经常忘记观察气压和水柱液位，气压太低，水柱液位太高都会使稳压罐失去水压力调节作用，严重影响水表检测装置测量精度，自动监测稳压罐的气压，并实现自动补气降低水位高度，让稳压罐永远工作在最佳状态，也减少了人为参与。
HYPERLINK \l "_Toc18416442" 4.5 一种手自动一体水表密封性检查装置（自动打压技术）
用于水表检定装置自动手动打压，并改进了水活塞缸在推增压缸漏水，穿水的问题，本结构简单，可靠。压力变送器监测压力，实现打压可靠，设定1-30KG压力范围。
次项技术几次更新升级，欲求更深入的了解可向销售、技术人员索取相关资料。
空气在水表检定装置，全自动水表检定装置，尤其是全自动快速水表检定装置中影响很大，严重影响水表检定装置的精度和不确定度，如何把水表检定装置整个系统与管路中空气的排出是难点，我公司经历长期的研发、反复的测试，理论与实践相结合，不断的升级迭代，从水源水箱开始到换向器二次重新回流入水箱，研发出一整套排空气方法，技术涵盖空气动力学，流体力学，管路流道设计等等。
精工细作，产业积累，点滴间品鉴设备差异。
HYPERLINK \l "_Toc18416442" 4.7 基于互联网可远程监管的水表检定系统（远程检测监管监控技术）
互联网时代本公司首先实现水表检测检定远程监管系统，政务云，防止作弊防造假系统，独有的专利技术。
公司独有的摄像拍照技术对容积量器的液位高精度测量，实现标准器容积量器高精度，提高容积标准器高精度，实现以容积量器为标准器的全自动水表检定装置的高度，高自动控制。减少人为示值误差，减少不确定度
欲求更深入的了解可向销售、技术人员索取相关资料。
水表检定装置实现水表全生命周期的长期检测，监测，跟踪技术
通过摄像（专业摄像头，手机APP）技术拍摄水表的四个红指针，实现水表动态检测和静态检测相结合的技术 ；核心算法，实现高精度分辨红指针的角度，角度值达到小数点后6位，达到快速度检测水表的功能；也可以实现四个红指针的读数识别，实现启停方法。
欲求更深入的了解可向销售、技术人员索取相关资料。
普通水表检定装置都是单推套管模式，装卸表太慢，独有的专利技术，实现快速装卸水表，难点在于机械配合复杂，成本高，最难点流体力学的深刻领悟，管路流道设计。
次项技术难度很大，几次更新升级，欲求更深入的了解可向销售、技术人员索取相关资料。
5、DN15-25m全自动水表检定设备配置清单：
序号 | 项目 | 名称 | 型号规格 | 品牌 | 数量 | 备注 |
1 | 主标准器 | 电子秤 | 60kg 6000E 显示 1g | 梅特勒.托利多 | 1套 | 满足JJG162-2019 换向法快速检定 二段式电子秤 |
电子秤 | 150KG 7500E 显示 2g | 梅特勒.托利多 | 1套 | |||
称容器 | 60L | 金钰铭 | 1套 | 标准304不锈钢 | ||
称容器 | 150L | 金钰铭 | 1套 | 标准304不锈钢 | ||
换向器 | DN25 | 金钰铭 | 1套 | 开式换向器（倾向换向阀） | ||
2 | 流量显示装置 | 转子流量计 | LZ/W30-50 1.5-7.875M2/H | 银环 | 1套 | 不锈钢、卡箍快装方式 |
气动阀 | DN32 | 弗雷西 | 1套 | 卡箍快装方式 | ||
手动球阀 | DN32 | 埃尼斯 | 1套 | |||
转子流量计 | LZ/W30-15 9-160L/H | 银环 | 1套 | 不锈钢、卡箍快装方式 | ||
气动阀 | DN15 | 弗雷西 | 1套 | 卡箍快装方式 | ||
手动球阀 | DN15 | 埃尼斯 | 1套 | |||
气动阀 | DN15 | 弗雷西 | 1套 | 卡箍快装方式 | ||
手动球阀 | DN15 | 埃尼斯 | 1套 | |||
流量调节阀配合转子流量计和气动阀一起使用 | ||||||
3 | 装夹及阀门控制机构 | 夹表器 | 单气缸装夹 | 金钰铭 | 配套15，20,25的定制管段，防止漏水，以及前端U10\D5的要求。 DN15 6套 DN20 6套 DN25 6套 | |
气动换向阀 | DN32 | 弗雷西 | 1套 | 进水气动阀，卡箍方式 | ||
气动直通阀 | DN32 | 弗雷西 | 1套 | 出水气动阀，卡箍方式 | ||
气动直通阀 | DN32 | 弗雷西 | 1套 | 放水底阀①，卡箍方式 | ||
气动直通阀 | DN32 | 弗雷西 | 1套 | 放水底阀②，卡箍方式 | ||
气动直通阀 | DN6 | 弗雷西 | 2套 | 打压保压，水路泄压阀，螺纹接口 | ||
电磁阀 | 4V210-08 | 巨开 | 14个 | |||
电磁阀连板底座 | 14连板 | 巨开 | 1套 | |||
4 | 主体框架 | 工作台及附件 | 工作台架、支架连接管、法兰、弯头等 | 金钰铭 | 1套 | 工作台面是欧标铝型材，管路，接头，法兰标准304不锈钢 |
手动球阀 | DN40 | 埃尼斯 | 2套 | 水箱进出水 | ||
手动球阀 | DN32 | 埃尼斯 | 2套 | 主管路进出水 | ||
CDMF-10-7 | 南方 | 1台 | 流量10m3/h，扬程62米 | |||
变频器 | FC-051P3K0T4E20 三相380V3KW | 丹弗斯 | 1台 | 水源动力 | ||
不锈钢稳压罐 | 150L | 金钰铭 | 1套 | 水源稳压.过滤一体机 | ||
隔膜式稳压罐 | 8L | 上海袁申 | 1套 | 水源稳压 | ||
循环水箱（过滤） | 500L | 金钰铭 | 1套 | 中间分隔，带过滤器，过滤棉，特制过滤棉水槽 | ||
制冷设备 | 工业冷水机 1.5kw， | 定制 | 0套 | |||
6 | 传感器组件 | 压力传感器① | 0-1Mpa | 丹弗斯 | 1台 | 变频器反馈 |
压力传感器② | 0-1Mpa | 丹弗斯 | 1台 | 管路压力显示与监控 | ||
压力传感器③ | 0-4Mpa | 丹弗斯 | 1台 | 打压，抽真空显示与控制 | ||
温度传感器④ | 0-100度 | 德国久茂 | 1台 | 高精度 温度显示与控制 | ||
传感器②-④项直接接入维控PLC压力模块和温度模块 | ||||||
时钟晶振 | 维控PLC输出 | |||||
7 | 打压抽真空系统 | 打耐压装置 | 气动活塞 | 金钰铭 | 1套 | 水表压力测试 |
抽真空装置 | 高压差原理 | 金钰铭 | 1套 | |||
供水管路 | 气管3.2MPA | 金钰铭 | 1套 | |||
8 | 水表采集 | 水表脉冲采集器 | >4000万像素 | 国内一线品牌 | 6套 | 华为/荣耀/小米/oppo/vivo |
9 | 电控系统 | 开关电源 | NDR-120-24 | 台湾明炜 | 2套 | INPUT: 100-240VAC 2.6A 50/60Hz OUTPUT:24V一5A |
开关电源 | NDR-120-15 | 台湾明炜 | 1套 | INPUT: 100-240VAC 2.6A 50/60Hz OUTPUT:15V一2A | ||
交流接触器 | 3RT6016-1AN22 | 西门子/施耐德 | 2套 | |||
空气开关 | ic65n | 施耐德 | 1套 | 380V开关 | ||
漏电保护器 | vigi ic65 ELE | 施耐德 | 1套 | 380V漏电保护器 | ||
空气开关 | easy9 | 施耐德 | 1套 | 220V开关 | ||
漏电保护器 | 施耐德 | 1套 | 220V漏电保护器 | |||
汇流排 | 220V接线汇流排 | 1套 | ||||
地线汇流排 | 接地线汇流排 | 1套 | ||||
电源互锁开关 | ZB2-BWBC | 施耐德 | 1套 | |||
急停开关 | LAY7-11ZS | 施耐德 | 1套 | |||
水泵电源开关 | ZB2-BWBC | 施耐德 | 1套 | |||
10 | 电脑及PLC控制组件 | 一体控制机 | 工控机 | 国产 | 1套 | 触摸屏工控一体机 |
PLC | LX3V-1414MT | 维控 | 1套 | |||
压力模块 | LX3V-4AD | 维控 | 1套 | |||
温度模块 | LX3V-4PB | 维控 | 1套 | |||
触摸屏 | PI3070I | 维控 | 1套 | |||
4串口服务器RS485 | 金钰铭 | 1套 | 自制 | |||
4串口服务器RS232 | 金钰铭 | 1套 | 自制 | |||
软件系统 | 金钰铭 | 1套 | ||||
合计： | ||||||
6、安装尺寸图
7、业绩表--检定装置近三年部分业绩表
序号 | 客户名称 | 定制规格 | 数量（台） | 备注 |
1 | 苏州计量院 | DN15-DN25双排16表位 | 1 | |
2 | 无锡计量院 | DN15-DN25双排16表位 | 2 | |
3 | 常州计量院 | DN15-DN25双排16表位 | 2 | |
4 | 南京计量院 | DN15-DN25单排10表位 | 1 | |
5 | 徐州计量院 | DN15-DN50单排10表位 | 1 | |
6 | DN50-DN300水流量装置 | 1 | ||
7 | 扬州自来水公司 | DN15-DN25双排16表位 | 1 | |
8 | DN15-DN25单排10表位 | 1 | ||
9 | DN15-DN50单排10表位 | 1 | ||
10 | 盐城自来水公司 | DN15-DN50单排10表位 | 1 | |
11 | DN15-DN25单排10表位 | 1 | ||
12 | DN150-DN200单排1表位 | 1 | 改造 | |
13 | 吴江华衍水务 | DN15-DN25双排16表位 | 1 | |
14 | 吴江计量院 | DN15-DN25双排16表位 | 1 | |
15 | 常熟中法水务 | DN15-DN25双排16表位 | 1 | |
16 | 昆水自来水公司 | DN15-DN25单排10表位 | 2 | |
17 | 宝应粤海水务 | DN15-DN50单排5表位 | 1 | |
18 | 邳州计量院 | DN15-DN25单排10表位 | 1 | |
19 | 射阳自来水公司 | DN15-DN25单排10表位 | 1 | |
20 | 金坛计量院 | DN15-DN25单排10表位 | 1 | |
21 | 盱眙粤海水务 | DN15-DN50单排10表位 | 1 | |
22 | 建湖自来水公司 | DN15-DN25单排10表位 | 1 | |
23 | 金湖自来水公司 | DN15-DN50单排10表位 | 1 | |
24 | 东台自来水公司 | DN15-DN25单排10表位 | 1 | |
25 | 如皋计量院 | DN15-DN50单排5表位 | 1 | |
26 | 如皋自来水公司 | DN15-DN25双排16表位 | 1 | |
27 | 如东自来水公司 | DN15-DN50单排10表位 | 1 | |
28 | 仪征自来水公司 | DN15-DN50单排5表位 | 1 | |
29 | 连云港水表有限公司 | DN15-DN25双排16表位 | 4 | |
30 | 昆山龙铭电子科技有限公司 | DN15-DN25双排16表位 | 3 | |
31 | 泰州建源仪表有限公司 | DN15-DN25双排16表位 | 3 | |
32 | 北京自来水集团京兆水表检定站 | DN15-DN25双排14表位 | 4台 | |
33 | DN15-DN20双排16表位 | 6台 | ||
34 | DN40-50单排3表位 | 3台 | ||
35 | 北京市自来水集团 | DN15-25双排14表位 | 1台 | |
36 | 江西三川智慧科技股份有限公司 | DN15-DN25双排，上排7表位下排8表位 | 2台 | |
37 | DN15-DN20双排，上排8表位下排8表位 | 6台 | ||
38 | 上海水表厂 | DN15-DN20双排，单排8表位 | 2台 | |
39 | DN80-DN200大口径检测台自动化升级 | 1台 | ||
40 | DN15-DN20双排16表位 | 2台 | ||
41 | DN15-DN25单排7表位 | 1台 | ||
42 | DN15-DN20双排16表位 | 1台 | ||
43 | DN15-DN25双排改造自动化升级 | 1台 | ||
44 | 湖北省武汉汉水计量科技有限公司 | DN15-DN25双排，单排8表位 | 2台 | |
45 | 湖南常德牌水表制造有限公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
46 | DN15-DN25双排，上排7表位下排7表位 | 4台 | ||
47 | DN15-DN20双排，上排8表位下排8 表位 | 12台 | ||
48 | 立式DN15-25 6表位 | 2台 | ||
49 | DN32-40双排6表位 | 2台 | ||
50 | DN50-65单排3表位 | 2台 | ||
51 | 北京慧怡科技有限责任公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
52 | 河北省衡水市自来水公司 | DN15-DN20单排-8表位 | 1台 | |
53 | DN15-DN50 5+1表位 | 1台 | ||
54 | DN80-DN200大口径 | 1台 | ||
55 | 安徽省翼迈科技有限公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
56 | 安徽省新开普智能技术有限公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
57 | 江苏省俊普智能仪表有限公司 | DN15-DN25双排，单排10表位 | 1台 | |
58 | 湖北省武汉易维科技有限公司 | DN15-DN25双排，单排8表位 | 1台 | |
59 | 河北省天诺仪表有限公司 | DN15-DN25四排，单排7表位 | 1台 | |
60 | 湖南省双佳水表有限公司 | DN15-DN25双排，单排8表位 | 5台 | |
61 | 广东省广州兆基仪表有限公司 | DN15-DN25双排，单排8表位 | 1台 | |
62 | 江苏省赛达电子有限公司 | DN15-DN25双排，单排8表位 | 3台 | |
63 | 浙江省圣地物联科技有限公司 | DN15-DN25双排，单排10表位 | 1台 | |
64 | 浙江省宁波圣地科技有限公司 | DN15-DN25双排，单排10表位 | 1台 | |
65 | 浙江省宁波良禾仪表有限公司 | DN15-DN25双排，单排8表位 | 3台 | |
66 | DN15-DN20立式台改造自动化升级 | 1台 | ||
67 | DN15-DN25双排，上排7表位下排8表位 | 3台 | ||
68 | 河南省信阳市自来水公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
69 | DN15-DN25单排5表位自动紧罩机 | 1台 | ||
70 | 广东省惠州中城电子科技有限公司 | DN15-DN25单排5表位智能磨损台 | 1台 | |
71 | DN15-DN25双排，上排7表位下排8表位 | 1台 | ||
72 | 安徽省歙县自来水公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
73 | 江苏省江阴立信智能设备有限公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
74 | 江苏省宁波倍立欧科技有限公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
75 | 江苏省连云港奥维水表有限公司 | DN15-DN25双排，上排7表位下排8表位 | 2台 | |
76 | 江苏省江苏远传仪表有限公司 | DN15-DN25双排改造自动化升级 | 1台 | |
77 | 江苏省昆山龙铭电子科技有限公司 | DN15-DN25双排，上排7表位下排8表位 | 3台 | |
78 | 山东省青岛华德水务工程有限公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
79 | 浙江省宁波新浪仪表有限公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
80 | 江苏省苏州鑫源鼎新科技有限公司 | DN15-DN25单排，7表位 | 1台 | |
81 | 浙江省万盛智能仪表有限公司 | DN15-DN25双排改造自动化升级 | 1台 | |
82 | 天津金凤科技有限公司 | DN15-DN25双排，上排7表位下排8表位 | 4台 | |
83 | 山东省厚德测控 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
84 | 甘肃省天水市自来水公司 | DN15-DN50-5+1表位 | 1台 | |
85 | 浙江省杭州山科智能科技股份有限公司 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
86 | DN15-DN20立式台改造自动化升级 | 1台 | ||
87 | 浙江省宁波精恒仪表 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
88 | 辽宁省民生仪表 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
89 | 安徽省翼迈科技股份有限公司 | DN15-DN20双排-16表位 | 1台 | |
90 | 埃及 | DN15-DN25双排，上排7表位下排8表位 | 2台 | |
91 | 河北省奥洋电子 | DN15-DN25单排，5表位-容积法 | 1台 | |
92 | DN15-DN25单排，7表位 | 1台 | ||
93 | 浙江省宁波精诚仪表 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
94 | 浙江省金海仪表 | DN15-DN25双排改造自动化升级 | 1台 | |
95 | 江苏省南京林洋 | DN15-DN25单排-3表位 | 1台 | |
96 | DN15-DN25双排，上排7表位下排8表位 | 1台 | ||
97 | 蒙古国 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
98 | 山东省临沂昊泉 | DN15-DN25单排-7表位 | 2台 | |
99 | 陕西省西安索光电子 | DN15-DN20 双排16表位 校超声波表 | 1台 | |
100 | 云南省丽江供排水有限公司 | DN15-DN50三排16表位 | 1台 | |
101 | 汝南县质量技术监督检验测试中心 | DN15-DN25单排-8表位 | 1台 | |
102 | 福建省厦门诺特电子 | DN15-DN25双排，上排7表位下排8表位 | 1台 | |
103 | 湖南省怀化建南仪表 | DN15-DN25双排15，上排7表位下排8表 | 1台 | |
104 | 云南省大理水务集团 | DN15-DN50 单排7表位 | 1台 | |
105 | 湖北省当阳市质量技术监督局 | DN15-DN50单排5+1表位 | 1台 | |
106 | 甘肃省天水二一三仪表有限公司 | DN15-DN25单排7表位银色 | 1台 | |
107 | 河北奥特美克有限公司 | DN15-DN25双排14表位 | 1台 | |
108 | 云南省（红河）云锡集团 | DN15-DN25双排15表位 | 1台 | |
109 | 福建省龙岩水发赛达科技有限公司 | DN15-ND25双排 15表位 | 1台 | |
110 | 山西省大同市鑫水水表检定有限公司 | DN15-DN25 立式6表位 | 1台 | |
111 | 江西省新余水务集团有限公司 | DN15-DN50单排 5+1表位 | 1台 | |
112 | 福建省莆田市仙游县计量所 | DN15-DN25 双排15表位 | 1台 | |
113 | 河北省霸州市质量技术监督局 | DN15-DN50单排5表位 | 1台 | |
114 | 深圳市捷先数码科技有限公司 | DN15-DN25 双排15表位 | 4台 | |
115 | 厦门京准智能水表有限公司 | DN15-DN25 双排15表位 | 1台 | |
116 | 福建省莆田市计量所 | DN15-DN25 双排15表位 | 1台 | |
117 | 杭州炬华科技股份有限公司 | DN15-DN25双排15表位 | 1台 | |
118 | 福建省南平市计量所 | DN15-DN25双排15表位 | 1台 | |
119 | 河南省洛阳市北控水务集团 | DN15-DN25单排6表位 | 2台 | |
120 | 广东省东莞计量分院 | DN32-DN50单排3表位 | 1台 | |
121 | 宁波明泉仪表有限公司 | DN15-DN20双排16表位 | 1台 | |
122 | 铁力市质量监督局 | DN15-DN50单排5+1表位 | 1台 | |
123 | 柳州威立雅水务有限公司 | DN15-DN25双排15表位 | 1台 | |
124 | 山东五洲水务 | DN15-DN50单排5+1表位 | 1台 | |
125 | 杭州东鹏 | DN15-DN25单排7表位 | 1台 | |
126 | 临泉县自来水公司 | DN15-DN25双排15表位 | 1台 | |
127 | 罗山县自来水公司 | DN15-DN25单排7表位 | 1台 | |
128 | DN40-DN100单排 | 1台 | ||
129 | 岳西县自来水公司 | DN15-DN25单排7表位 | 1台 | |
130 | 锦盘中法水务 | DN15-DN25单排7表位 | 1台 | |
131 | 瑞昌润泉自来水公司 | DN15-DN50 5+1表位 | 1台 | |
132 | 秦皇岛自来水公司 | DN15-DN25双排15表位 | 1台 | |
133 | 四川广安爱众股份有限公司 | DN15-DN25双排15表位 | 1台 | |
134 | 成都秦川物联网科技股份有限公司 | DN15-DN25双排14表位 | 1台 | |
135 | 济南瑞泉电子有限公司 | DN15-DN20 双排16表位 | 1台 | |
136 | 楚天汉仪科技有限公司 | DN15-DN20双排16表位 | 2台 | |
137 | 郑州清源计量检测中心 | DN15-DN50 10表位 | 1台 | |
138 | 周口银龙水务有限公司 | DN15-DN25 6表位 | 1台 | |
139 | 驻马店市计量所 | DN15-DN50 5+1表位 | 1台 | |
140 | 阳江计量所 | DN15-DN25 7表位 | 1台 | |
141 | 重庆中发环保研发中心有限公司 | DN15-DN20 8表位 | 1台 | |
142 | 台州市计量设备技术校准中心 | DN15-DN25 7表位 | 1台 | |
143 | 丹阳市云龙水表有限公司 | DN15-DN25 7表位 | 1台 | |
144 | 阜新市供水集团有限公司 | DN15-DN25 7表位 | 1台 | |
145 | DN15-DN50 5+1表 | 1台 | ||
146 | 江苏中发供水有限公司 | DN15-DN25 双排15表位 | 1台 | |
147 | 宁波智仪通能源有限公司 | DN15-DN20双排16表位 | 1台 | |
148 | 宁波永德信仪表科技有限公司 | DN15-DN25双排15表位 | 1台 | |
149 | 沈阳胜科水务有限公司 | DN15-50 5+1表位 | 1台 | |
150 | 山东潍微科技股份 | DN15-DN20双排16表位 | 1台 | |
151 | 仪征市永达供水有限公司 | DN15-DN50 5+1表位 | 1台 | |
152 | 深圳市兴源智能仪表股份有限公司 | DN15-DN25 双排15表位 | 1台 | |
153 | 山东三川水表有限公司 | DN15-DN25双排15表位 | 2台 | |
154 | DN15-DN20双排16表位 | 4台 | ||
155 | 新天科技股份有限公司 | DN15-DN25双排15表位 | 3台 | |
156 | 沧州润久仪表有限公司 | DN15-20单排8表位 | 1台 | |
157 | 西安旌旗电子股份有限公司 | DN15-25双排15表位 | 1台 | |
158 | 泉州瑞煌铜业有限公司 | DN15-25双排15表位 | 1台 | |
159 | 浙江省舟山市中舟仪器仪表有限公司 | DN15-100单排10表位 | 3台 | |
160 | 四川精智仪表科技有限公司 | DN15-25双排15表位 | 2台 | |
161 | 山东省东营市鲁辰水务有限责任公司 | DN15-25双排15表位 | 1台 | |
162 | DN15-50双排6表位 | 1台 | ||
163 | DN50-200全自动检定装置 | 1台 | ||
164 | 柳州自来水有限公司 | DN15-DN50双排6表位 | 1台 | |
165 | 山东东明县检测中心 | DN15-25单排7表位 | 1台 | |
166 | 山东泗水县泉源自来水有限公司 | DN15-50单排5+1表位 | 1台 | |
167 | 湖南省衡阳市自来水有限公司 | DN15-25单排7表位 | 2台 | |
168 | 佛山海川智能仪表 | DN15-25双排15表位 | 4台 | |
169 | 西安和幸科技实业有限公司 | DN15-25双排20表位 | 1台 | |
170 | 成都市三宇仪表科技发展有限公司 | DN15-25双排15表位 | 1台 | |
171 | 吉安水务集团有限公司 | DN15-50单排5+1表位 | 1台 | |
172 | 萧县市场监督管理局 | DN15-25单排10表位 | 1台 | |
173 | 山东铭迈驰翔经贸有限公司 | DN15-25单排10表位 | 1台 | |
174 | 杭州大唐进出口有限公司 | DN15-25双排15表位 | 1台 | |
175 | 浙江长兴县质量技术监督局 | DN15-25单排10表位 | 1台 | |
176 | 广东艾科技术股份有限公司 | DN15-50双排7+3表位，冷热水表 | 1台 | |
177 | 安徽省界首市自来水公司 | DN15-50双排5+1表位 | 1台 | |
178 | 成都秦川物联网科技股份有限公司 | DN15-50耐久性试验装置5+1表位 | 1台 | |
179 | 宁波德致盛水表有限公司 | DN15-25单排7表位 | 1台 | |
180 | 山东水发贤达水务有限公司 | DN15-25单排10表位 | 1台 | |
181 | 开封威利流量仪表有限公司 | DN15-25双排15表位 | 1台 | |
182 | 首创临澧县自来水公司 | DN15-50双排5+1表位 | 1台 | |
8、部分实物图
