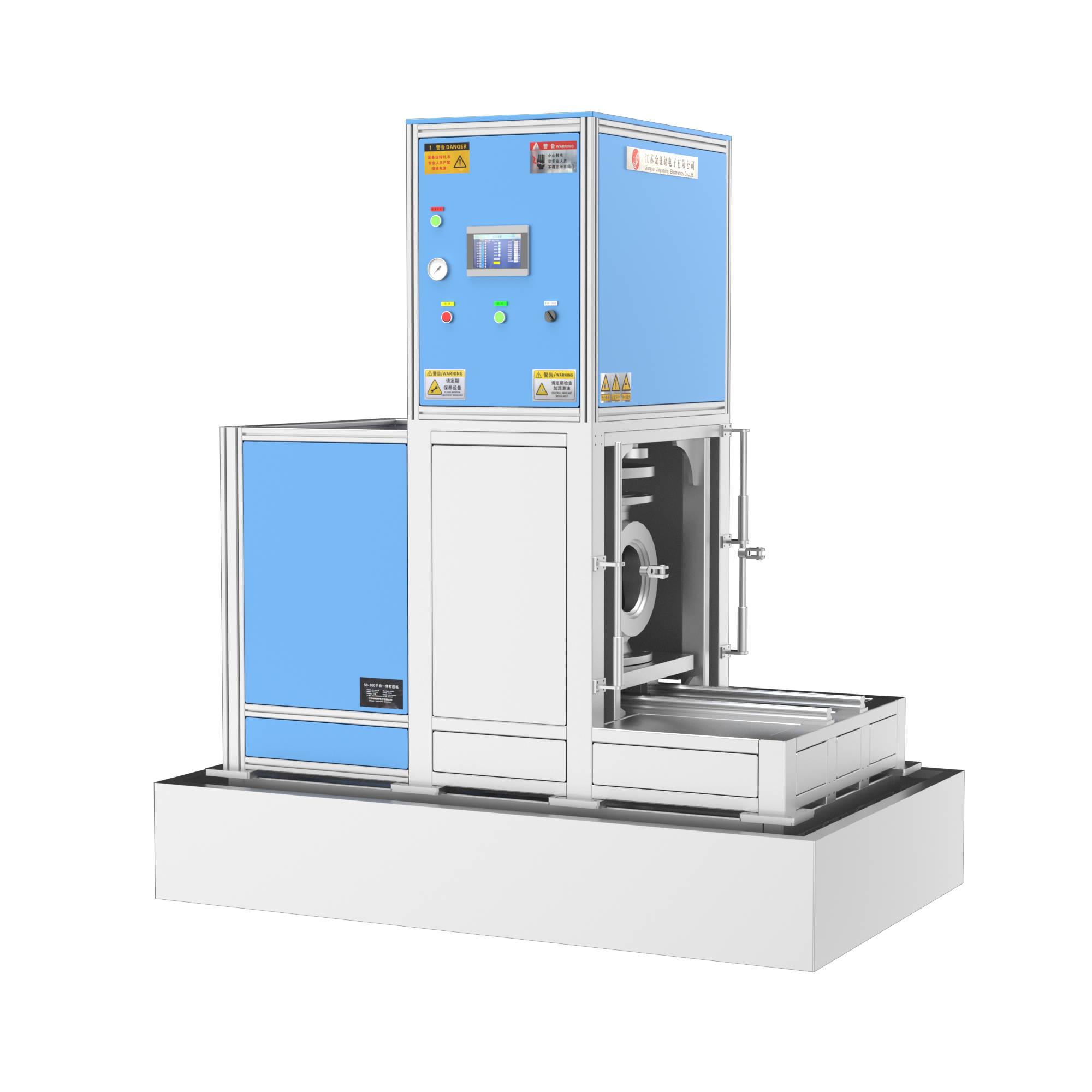

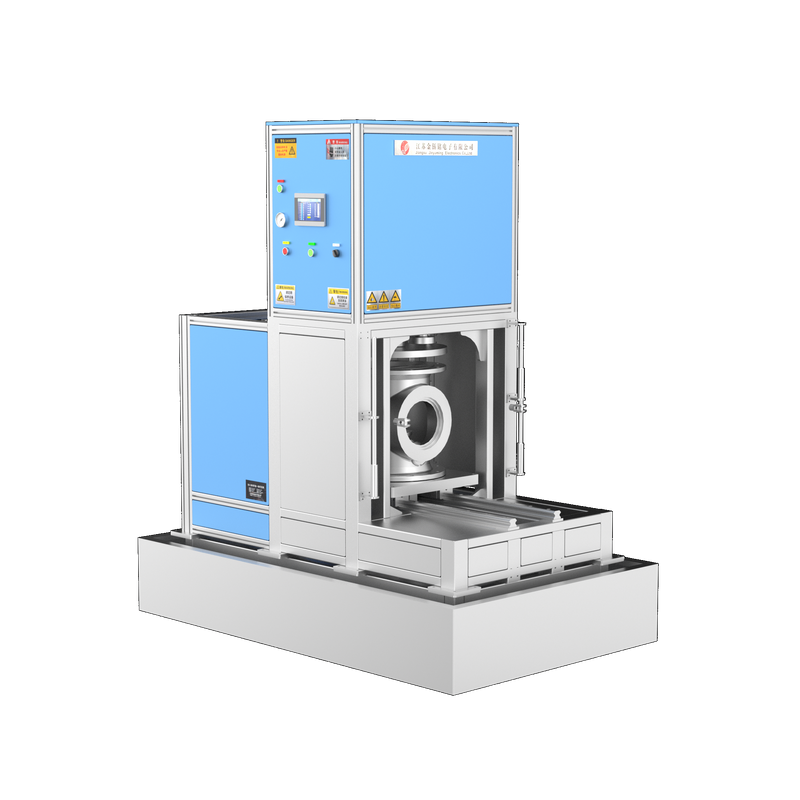

50-300全自动水表耐压检测台
1、概述:
本方案主要描述以下几部分:设计标准,参考标准,金钰铭公司其它资料介绍;2、本装置的性能指标;3,50-300全自动水表耐压检测台组成部分;4,主要配置清单(可以根据需要变更)。
本检定装置主要用于水表打压,水平式水表口径DN50,DN80,DN100,DN150,DN200,DN250,DN300;主体采用欧标铝合金型材,外观新颖美观大方可以整体移动,一体化设计具有精度高、结构紧凑、使用寿命长、操作方便、维修简单,水管采用优质不锈钢304,表面采用抛光处理等优点。
公司优势:研发、生产智能水表20年,业界知名,打造国内最好的远传智能水表样板工程(无锡自来水公司100万只远传智能水表),研发生产全自动水表检定装置15年,智能水表和水表检定装置理论基础扎实,实践经验更丰富,智能水表和水表检定装置互相更替,持续迭代,重研发,属于金钰铭公司的核心优势,也是金钰铭公司能在水表检定装置领域异军突起的资本。
根据需要重点关注金钰铭公司的其它资料介绍,他全方位的介绍了金钰铭公司;主要专利技术部分展示了金钰铭公司对研发的执着与耕耘,同时也说明了技术沉淀。
设计标准:
JJG1113—2015《水表检定装置规程》
JJG162—2019《冷水水表检定规程》
GB/T 778-2018《饮用冷水水表和热水水表》;
CJT 434-2013 《超声波水表》行业
参考标准:
GB/T 36243-2018《水表输入输出协议及电子接口要求》;
GBT/17612-1998 《封闭管道中液体流量的测量—称重法》;
JJG164-2000《液体流量标准装置检定规程》
JJG643-2003《标准表法流量标准装置检定规程》
ISO4064-2014 《Water meters for cold potable water and hot water》;
OIML R49-2013 《Water meters for cold potablewater and hot water》;
金钰铭其它资料:
《江苏金钰铭水表检定装置》影像资料宣传片
详细介绍本装置的功能和优势
《江苏金钰铭水表检定装置》全系列产品手册
详细介绍了金钰铭公司相关的水表检测产品,全自动水表检定装置的意义,金钰铭水表检定装置荣誉证书的相关资质(持续更新中),金钰铭水表检定装置的优势对比,金钰铭水表检定装置独特优势,金钰铭水表检定装置的型号定义,金钰铭水表检定装置研发之路;
《金钰铭水表检定装置资质》全部企业资质手册
全自动水表检定装置各种资质;
1.高新技术企业证书;
2.ISO9001质量管理体系认证证书 ;
3.职业健康管理体系认证证书;
4.环境管理体系认证合约规划书;
5.CE认证证书;
6.高新产品认证证书;
7.五星售后服务体系认证;
8.江苏省计量科学研究院检定证书;
9.专利登记证书;
10.软件登记证书;
《全自动校表装置操作使用说明书》水表检定装置软件使用说明书
主要介绍全自动水表检定装置的软件使用说明书;
《全自动水表检定装置保养手册》水表检定装置日常保养说明
日常保养很重要,没有保养没有设备。
主要介绍安全注意事项;
系统概述;
开机安全检查;
设备日保养;
设备周保养;
设备月保养;
2、性能指标
检定介质: 纯净自来水;
环境条件:大气温度为3℃-35℃
大气的相对湿度为15%-85%
大气压力为86 KPa -106Kpa
被检表口径: DN50、DN80、DN100、DN150、DN200、DN250、DN300;
一次检测数量:各1只;
工作电压:AC220V
水表密封性试验:压力范围(1.6~3.2)MPa;
水源工作压力:0.2-1.0Mpa 可调、气源工作压力:0.4-0.7MPa;
夹表机构: 单表独立气动夹表器;
通径:Φ32mm 伸缩行程≥80mm ;
水泵:南方水泵CDMF-3-7 ,流量10m3/h,扬程62米
水箱:200L
3、50-300全自动水表耐压检测台组成
组成部分:机台、活塞式打压系统,气源,水泵动力水源系统等组成。
采用全新PLC电气控制系统,活塞式增压原理实现打压密封性测试。
可以现实自动打压,也可以实现手动控制每个控制部件,实现手动打压。
3.性能及特点
3.1. 体积小,占用面积小,耐腐蚀,底部带有轮毂,方便移动。
3.2. 7英寸触摸屏面板,可进行打压压力设定,打压时间设定等参数设置。
3.3. 气动快速夹表,相比传统水力顶夹表方式,速度更快,效率更高,无需外接高压水源。
3.4. 一键启动,一键选择,手动,自动,操作安全。
3.5. 用于批量生产,配合全自动水表检定装置,提高流水节拍,提高产能。。
3.6. 设备耗电低 节能省电,一人操作即可 省人工,省时间。
自动打压流程图
5、DN15-25m全自动水表检定设备配置清单:
序号 | 项目 | 名称 | 型号规格 | 品牌 | 数量 | 备注 |
气动阀 | DN32 | 弗雷西 | 9套 | 卡箍快装方式 | ||
电磁阀连板底座 | 10连板 | 巨开 | 1套 | |||
4 | 主体框架 | 工作台及附件 | 工作台架、支架连接管、法兰、弯头等 | 金钰铭 | 1套 | 工作台面是欧标铝型材,管路,接头,法兰标准304不锈钢 |
温度传感器② | 0-100度 | 1台 | 高精度 温度显示 | |||
压力传感器③ | 0-1Mpa | 丹弗斯 | 1台 | 管路压力显示与监控 | ||
压力传感器④ | -1-3Mpa | 丹弗斯 | 1台 | 打压,抽真空显示与控制 | ||
传感器②-④项直接接入维控PLC压力模块和温度模块 | ||||||
8 | 电控系统 | 开关电源 | NDR-120-24 | 台湾明炜 | 1套 | INPUT: 100-240VAC 2.6A 50/60Hz OUTPUT:24V一5A |
交流接触器 | 3RT6016-1AN22 | 西门子/施耐德 | 2套 | |||
空气开关 | easy9 | 施耐德
| 1套 | 220V开关 | ||
漏电保护器
| 施耐德
| 1套 | 220V漏电保护器 | |||
汇流排 | 220V接线汇流排 | 1套 | ||||
地线汇流排 | 接地线汇流排 | 1套 | ||||
电源开关 | ZB2-BWBC | 施耐德 | 1套 | AC220V | ||
启动按钮 | ZB2-BWBC | 施耐德 | 1套 | DC24V | ||
急停按钮 | LAY7-11ZS | 德力西 | 1套 | DC24V | ||
手自动拔档开关 | 施耐德 | 1套 | DC24V | |||
传感器组件 | PLC | LX3V-1414MT | 维控 | 1套 | ||
温度模块 | LX3V-4PB | 维控 | 1套 | |||
压力模块 | LX3V-4AD | 维控 | 1套 | |||
触摸屏 | PI3070I | 维控 | 1套 | |||
PCL软件 | 金钰铭 | 1套 | ||||
9 | 打压抽真空系统 | 打耐压装置 | 气动活塞 | 金钰铭 | 1套 | 水表压力测试 |
抽真空装置 | 高压差射流原理 | 金钰铭 | 1套 | |||
供水管路 | 气管3.2MPA | 金钰铭 | 1套 | |||
10 | 水路 | 水箱 | 200L | 金钰铭 | 1套 | |
水泵 | 南方 | 1套 | ||||
管路辅材 | 不锈钢304 | 金钰铭 | 若干 | |||
夹表夹具 | 不锈钢304 | 金钰铭 | 各一套 | DN50-DN300 | ||
合计: |
